小桥结构设计CAD图纸

一、项目概要    新建桥梁跨径为单孔L=10m,全宽7.5m,上部结构采用50cm厚预制钢筋混凝土空心板梁,下部采用桩柱式台挖孔桩基础。   二、基该附件    1.设计荷载:公路—Ⅱ级。    2.桥梁跨径及桥宽:    主梁全长:9.96m(标准跨径10m);    计算跨径:9.7m;    梁宽:中板0.99m 边板1.245m;    桥宽:净7.0m(行车道) 2x0.25m(栏杆)=7.5m;    3.桥面横坡:1.5%(双向);    4.该项目采用假定坐标高程系统;    5.抗震标准:该资料抗震设防烈度为7度,设计基本地震加速度值为0.15g。   三、设计概况    1.桥梁为单跨简支板梁桥,跨度L=10m;    2.桥梁上部结构采用预制空心板梁结构,空心板厚为50cm;    3.桥面铺装采用C40现浇混凝土,预制空心板采用GYZ ?150x21橡胶支座;    4.下部结构采用挖孔桩基础。      共有图纸16张

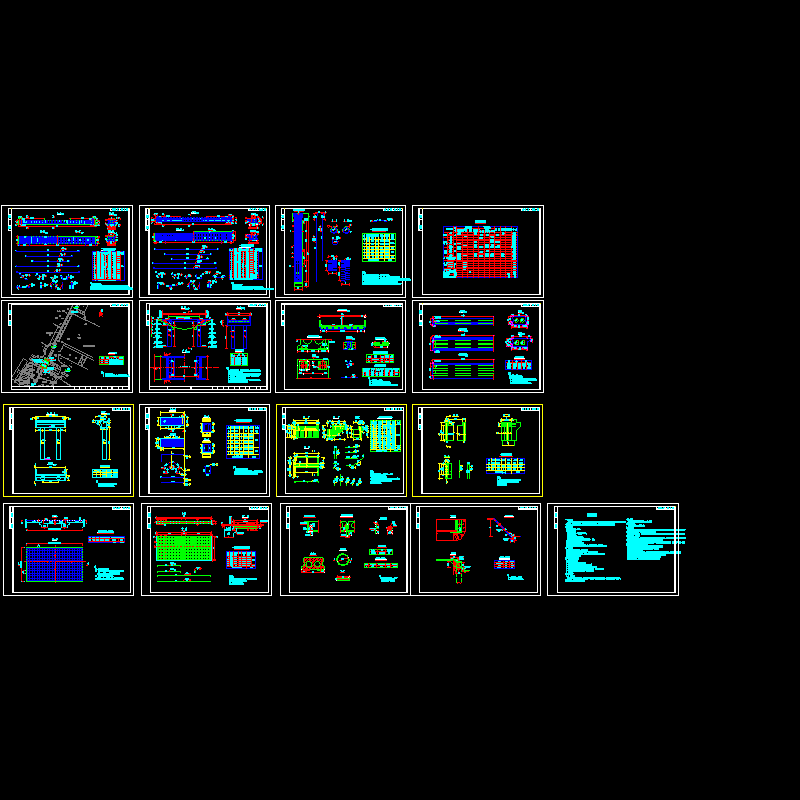

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
