18层剪力墙住宅楼结构施工图纸(6度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:46张
  • 设计年代:近代

附件详情

结构总设计说明、地基基础设计说明、CFG桩位布置图、基础筏板配筋图、剪力墙平法施工图、剪力墙柱详图、梁平法施工图、板平法施工图、 楼梯详图 共46张图纸。

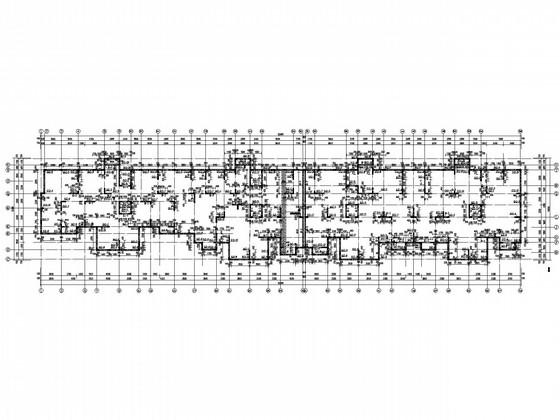

CFG桩位布置图

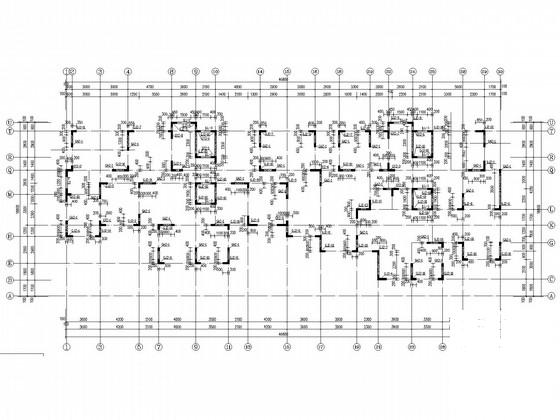

1~30轴标高-0.200~5.140剪力墙平法施工图

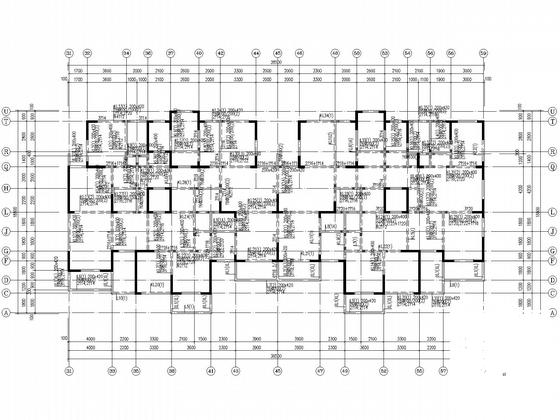

31~59轴夹层梁平法施工图

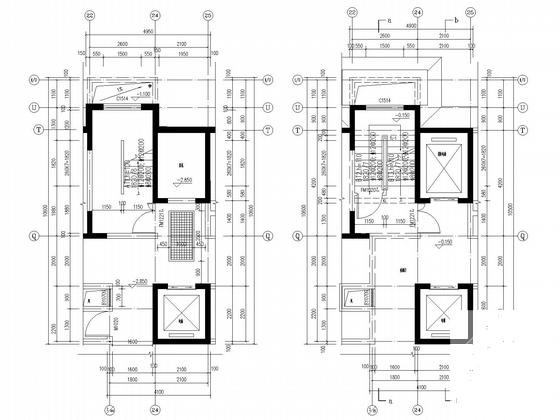

楼梯平面图

楼梯详图

基坑节点

雨篷大样

飘窗侧板大样

31-59轴机房层板平法施工图
