458045m变截面连续箱梁桥全套CAD施工图纸.dwg

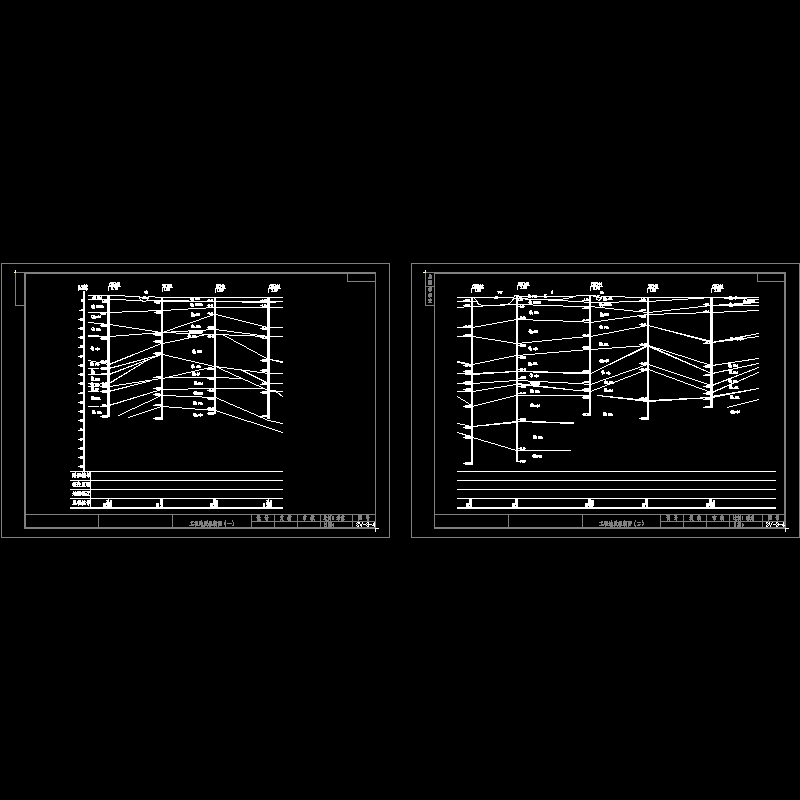

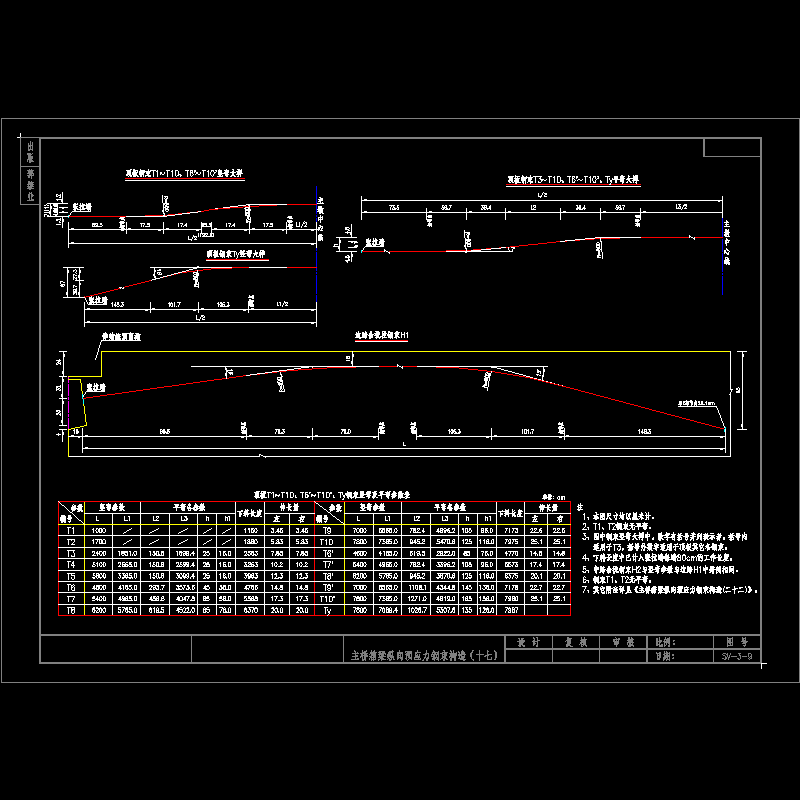

附件详情 桥梁概况： 　　 桥梁全长898.2m，桥轴线与河流呈105°斜交。主桥为主跨80m的预应力混凝土变截面连续箱梁，其跨径组合为（45 80 45）m。引桥为4联跨径30m的装配式部分预应力混凝土连续箱梁，其中xx侧为2联（6×30＋6×30）m，xx侧为2联（6×30 6×30）m。桥梁平面全部位于R＝6000m的圆曲线上。 　　...... 　　技术标准： 　　 1、设计荷载：公路－I级。 　　 2、桥面宽度：0.5 m（外护栏） 15.5 m（行车道） 1.0 m（内侧护栏） 1.0 m（中央分隔带） 1.0 m（内侧护栏） 15.5 m（行车道） 0.5 m（外护栏），全宽35m。 　　 3、通航净空要求：xx通航净空60×7 m。 　　 4、温度荷载：箱梁体系温度-5.6～38.5℃，合拢温度18℃。 　　 5、风 荷 载：设计风速26m/s。 　　 6、支座沉降：主桥中支点2.0cm，主桥边支点1.5cm，引桥1.0cm 　　 7、地震烈度：Ⅵ度，按Ⅶ度设防。 　　 8、跨径组成：(6×30 6×30 (45 80 45) 6×30 6×30)m。 　　...... 　　共149张CAD设计图。 桥型总体布置 主桥箱梁纵向预应力钢束构造 主桥箱梁边跨现浇段钢筋构造 主梁齿板钢筋构造 主桥盆式橡胶支座构造 行车道伸缩缝构造 主桥中间墩基桩钢筋构造 桥台台身钢筋构造 水簸箕一般构造 箱梁梁段钢筋构造
