4层框架剪力墙结构财富广场结构施工大样图

  • 建筑类别:商业,娱乐
  • 建筑高度类型:高层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:63张
  • 设计年代:近代

附件详情

该项目是重庆财富广场5#项目,该项目为高层公共建筑,包括影院、商场等,地下3层,地上4层,按A级高度设计,结构为框架剪力墙结构,设防烈度为6度,设计基本地震加速度值0.05g,柱下采用机械钻孔嵌岩桩和独立基础,基础设计等级为甲级。
该资料包含:结构设计总说明,常用大样图,基础图,地梁图,基础详图,墙柱布置图,模板图,梁配筋图,板配筋图,网梁楼盖模板图,肋梁配筋图,电影院影厅详图,钢天桥图,墙身详图,楼梯图等共计62张图。
分享投稿时间:近几年

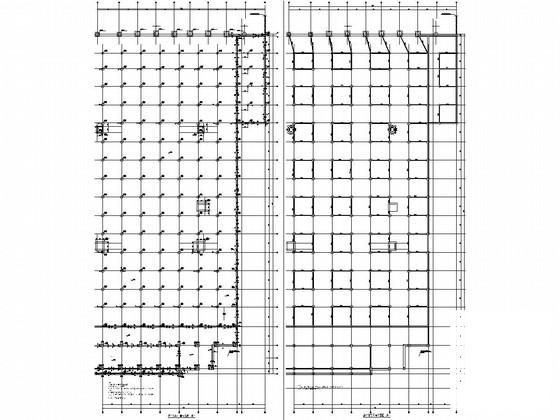

5#楼首层模板图

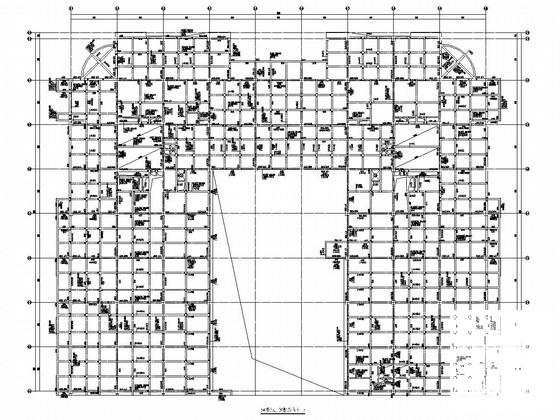

5#楼3层梁配筋图

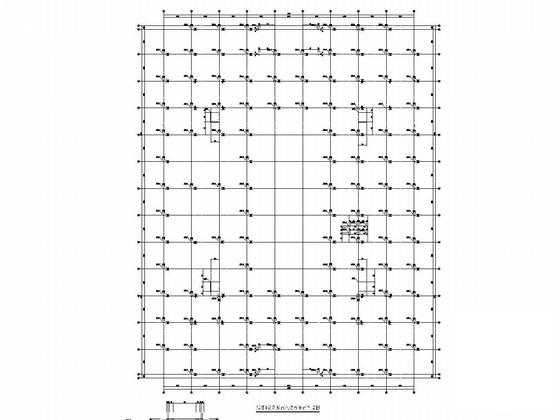

5#楼4层至屋面框架柱 平面布置图

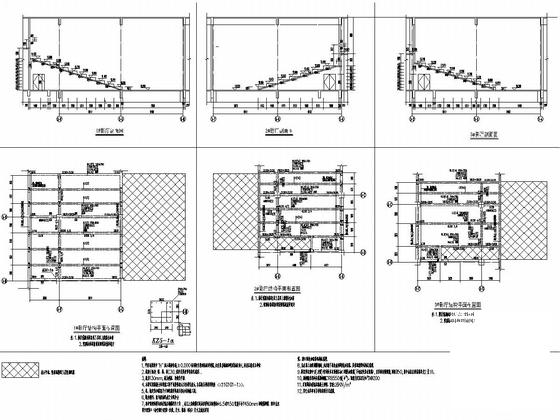

电影院影厅详图

钢天桥详图

墙身大样图

5#楼屋面网梁楼盖横向肋梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
