地上2层框架结构商业区结构施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 地下室功能:车库
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该附件为辽宁某商业区,地上二层,建筑设计结构形式为框架结构,为地上二层,基础形式为独立基础。

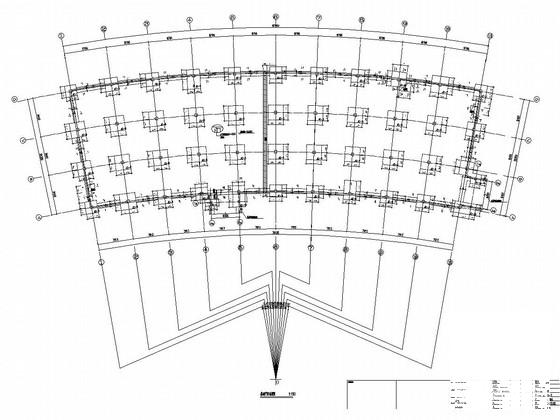

该资料包含:基础 平面布置图 、基础详图、墙柱布置图、梁配筋图、板配筋图、楼梯配筋图等共14张图纸。

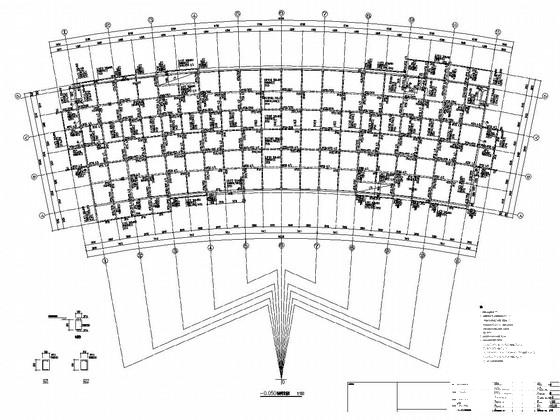

-0.050标高梁配筋图

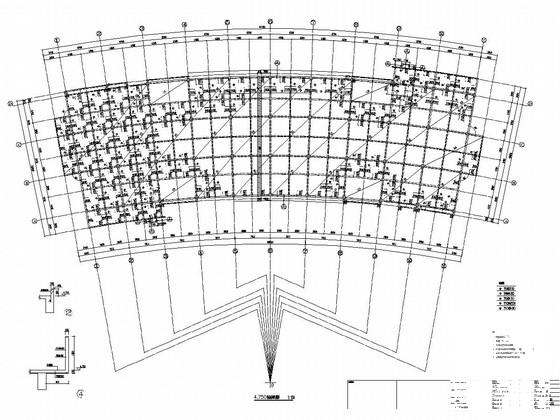

4.750标高板配筋图

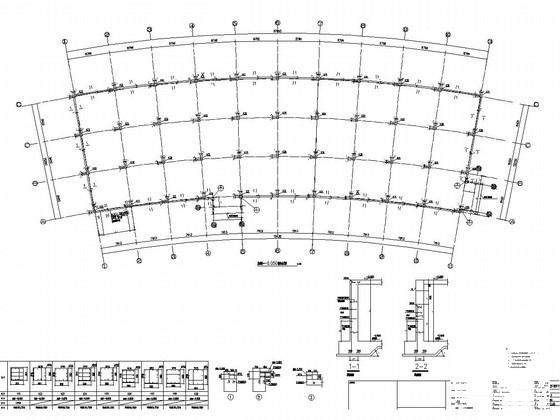

基础顶~-0.050墙柱布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1
  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2
  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3
  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
