4层砌体结合框架结构高档宾馆全套建筑及结构施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

某4层砌体结合框架结构高档宾馆全套建筑及结构图。
建筑施工 图包括:建筑设计说明、各立面及剖面图、各层平面图、楼梯施工图等17张图纸。
结构施工图 包括: 结构设计说明 、基础 平面布置图 、基础详图、桩基施工图、各层梁板柱配筋图、楼梯施工图等共26张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

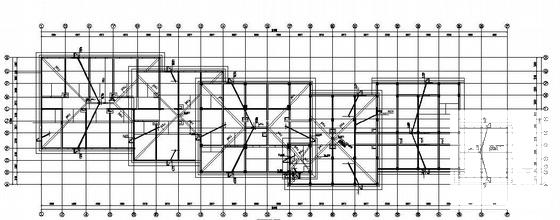

  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1

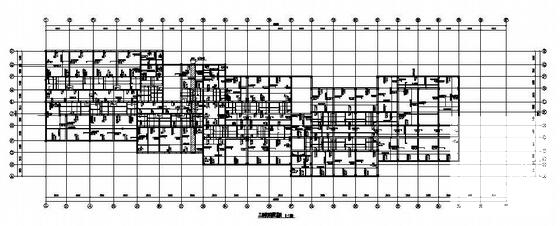

  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2
  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
