印刷品车间结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:25.3m
  • 抗震设防烈度:8度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

某印刷品车间结构设计图
该资料为:某印刷品车间结构设计图
该资料包含:
结构设计说明 、基础平面图、基础详图、柱脚锚栓布置图、钢柱布置图、钢架图、刚架构件截面图、刚架及屋面支撑布置图、屋面檩条布置图、柱间支撑布置图、墙架布置图共16张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

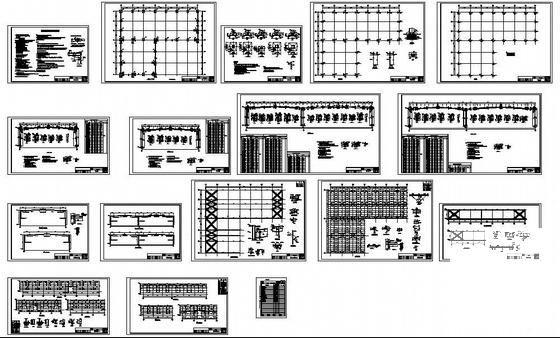

  • 结构设计施工图 - 1
    结构设计施工图 - 1

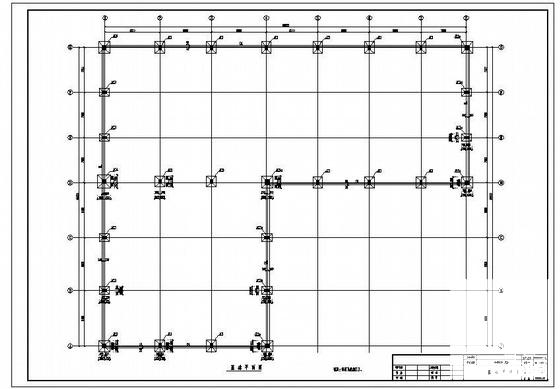

  • 结构设计施工图 - 2
    结构设计施工图 - 2

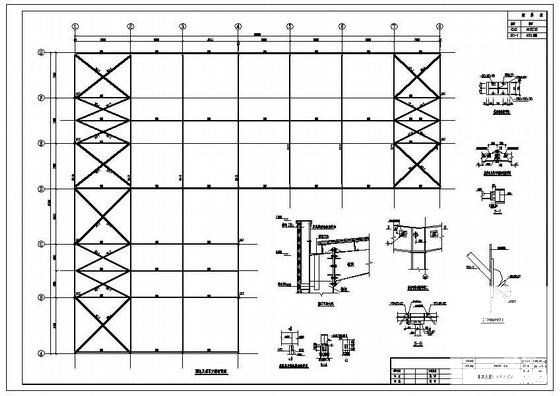

  • 结构设计施工图 - 3
    结构设计施工图 - 3

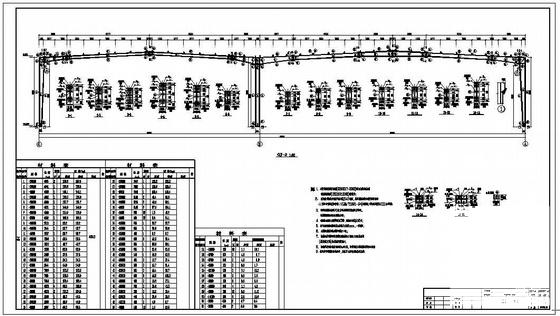

  • 结构设计施工图 - 4
    结构设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
