6层框架教学楼结构施工图纸(设计说明)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 参考图纸:23张

附件详情

结构设计总说明、基础平面布置图、底板配筋图、梁配筋图、柱配筋图、平面梁配筋图、平面板的配筋图、柱配筋图、电梯井、楼梯配筋图、管沟 平面布置图 及构件的选用、基坑开挖图共23张图纸。

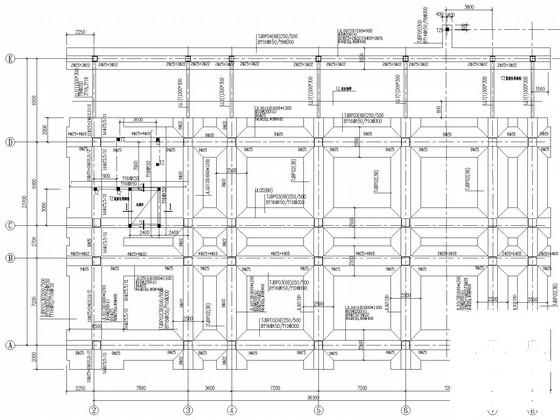

基础平面梁配筋图

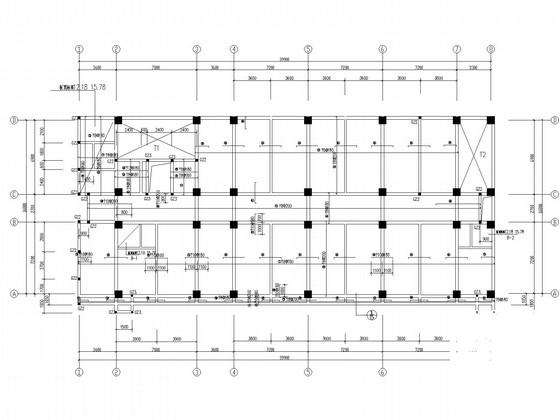

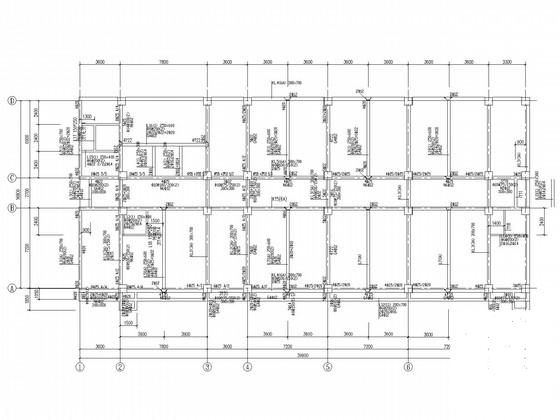

梁的配筋图

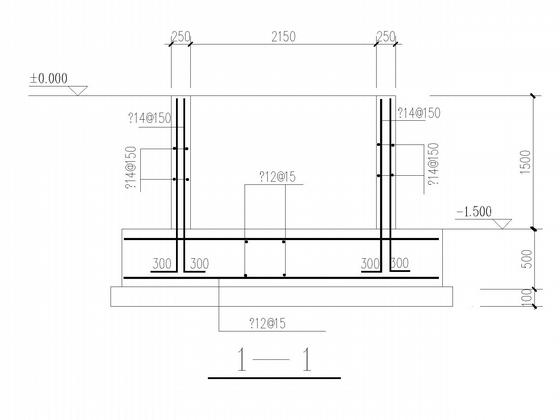

基坑节点

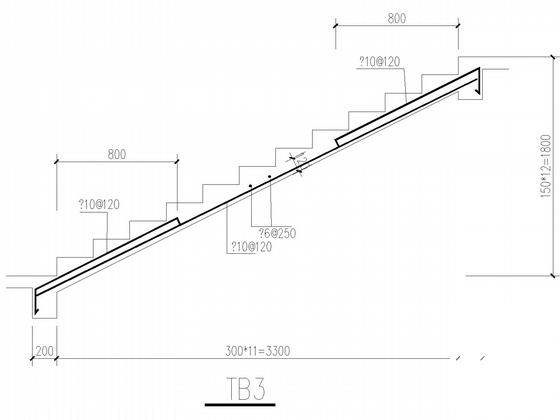

LT节点

柱平法的配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 教学楼设计施工图纸 - 1
    教学楼设计施工图纸 - 1
  • 教学楼设计施工图纸 - 2
    教学楼设计施工图纸 - 2
  • 教学楼设计施工图纸 - 3
    教学楼设计施工图纸 - 3
  • 教学楼设计施工图纸 - 4
    教学楼设计施工图纸 - 4
  • 教学楼设计施工图纸 - 5
    教学楼设计施工图纸 - 5
  • 教学楼设计施工图纸 - 6
    教学楼设计施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
