地下1层地上18层全现浇剪力墙住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:22张

附件详情

结构设计总说明、桩基础平面图、承台梁平面布置图、基础人防底板平面布置图、地下室墙平面布置图、墙 平面布置图 、基础人防顶板结构平面图、基础人防顶梁配筋平面图、梁配筋平面图、板结构平面图、局部密肋板结构平面图共22张图纸。

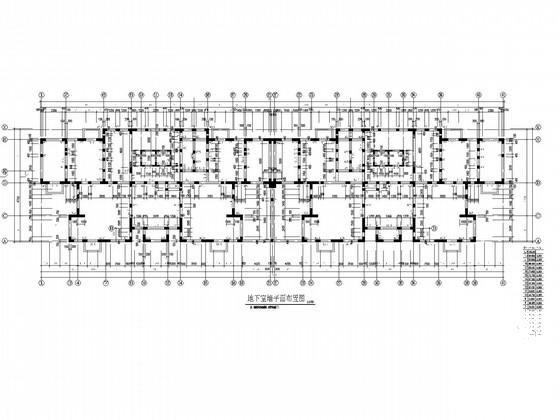

地下室墙平面布置图

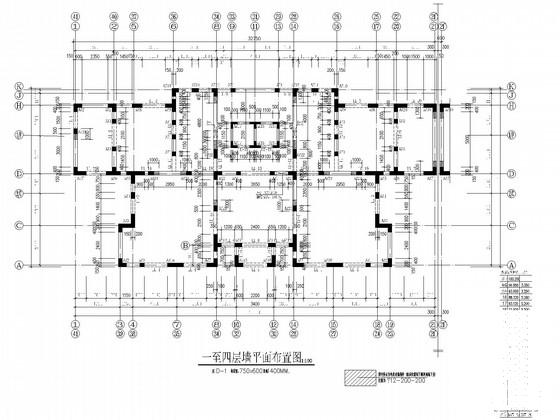

墙平面布置图

承台梁平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

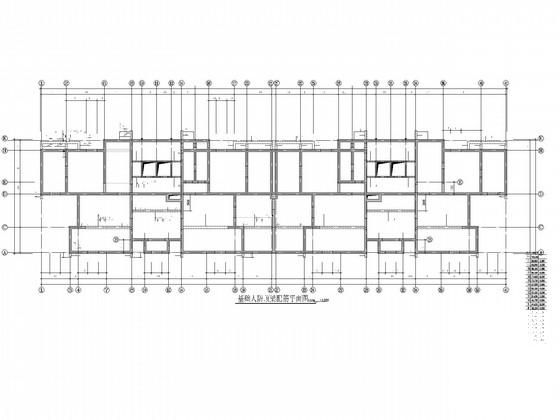

  • 剪力墙结构住宅设计 - 1
    剪力墙结构住宅设计 - 1
  • 剪力墙结构住宅设计 - 2
    剪力墙结构住宅设计 - 2

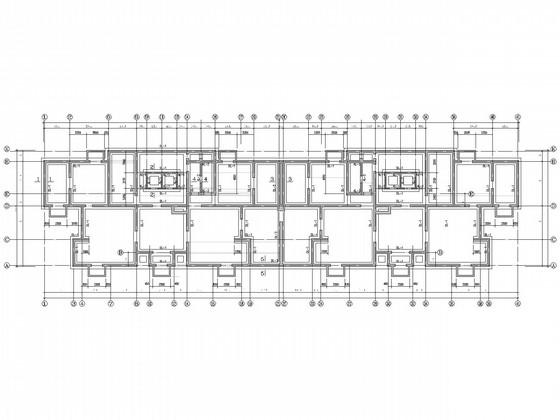

  • 剪力墙结构住宅设计 - 3
    剪力墙结构住宅设计 - 3
  • 剪力墙结构住宅设计 - 4
    剪力墙结构住宅设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
