水电站枢纽工程初步设计节点详图纸（重力坝橡胶坝防洪墙等）

资料简介
赚取积分

附件详情

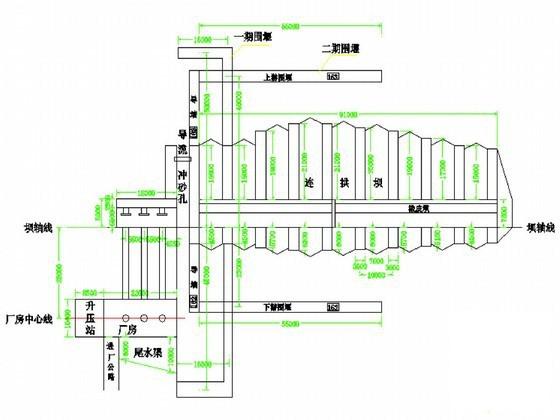

工程枢纽平面布置图
大坝纵剖面图
拱圈平面图
拱圈中心剖面图
支墩剖面图
左岸重力坝设计图
泄洪冲砂闸设计图
充气式橡胶坝设计图
橡胶坝纵剖面、A、B、C大样图
橡胶坝进排气管、气帽设计图
底垫片、补强胶、止水胶设计图
充气式橡胶坝主坝袋展开图
橡胶坝锚固件设计图
厂房平面布置图
厂房横剖面图
厂房纵剖面图
进水口启闭屋面
胸墙、工作桥、闸槽埋件
埚壳单线图
水机层底板、防洪墙钢筋图
尾水管钢筋图
埚壳钢筋图
排架柱、行车梁、连系梁
机墩钢筋图
发电机层钢筋图
进水口启闭屋面钢筋图
屋面钢筋设计图
电气一次主接线图
35KV升压站

附件详情

1.厂房、大坝基础建基面均为中等风化砂岩。
2.基础开挖边坡：岩质边坡，强风化1：0.3，弱风化1：0.1；土质边坡1：1.5。
3、支墩C15埋石混凝土。
4、橡皮坝底板面层100毫米、C30水磨。
5、闸底板、橡皮坝底板、中墩C20钢筋混凝土
6.拱圈C20混凝土、支墩C15埋石混凝土。
7、钢筋保护层厚度50mm，钢筋直径大于12mm的钢筋均为Ⅱ级、钢筋接头采用双面焊接，搭接长度不小于40d。
......
CAD图29张

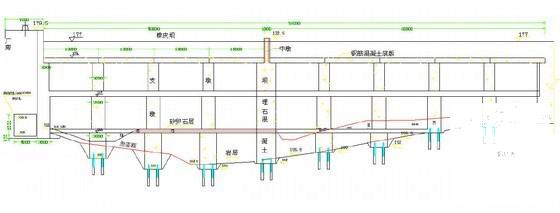

支墩坝、橡皮坝纵剖视图

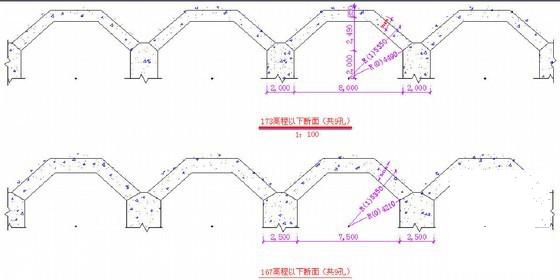

拱圈平面图

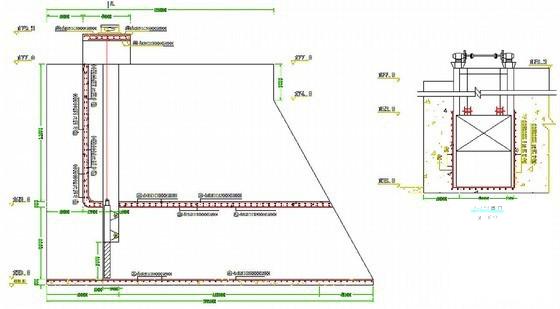

泄洪冲砂闸设计图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：1.02 MB

收藏次数：0
文件名称：附件-995798859507858876.rar
