12层框架结构商务办公楼结构设计施工大样图

  • 建筑类别:办公, 商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是上海12层商办楼项目,框架结构,抗震设防烈度为7度,基础采用静压预制方桩基础,基础设计等级为乙级。
该资料包含:结构设计总说明,桩基设计统一说明,桩位平面图,承台图,柱布置图,梁配筋图,板配筋图,结构大样图,楼梯图等共计26张图。

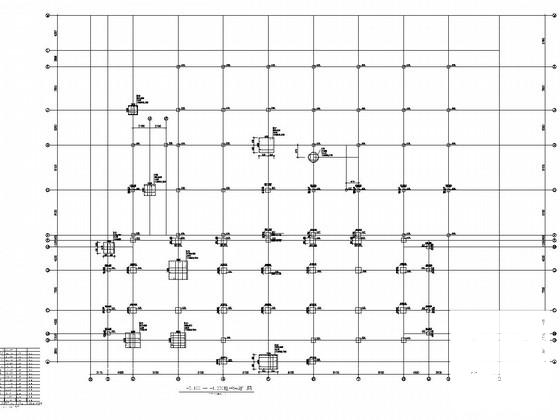

-5.100~1.250柱平法施工图

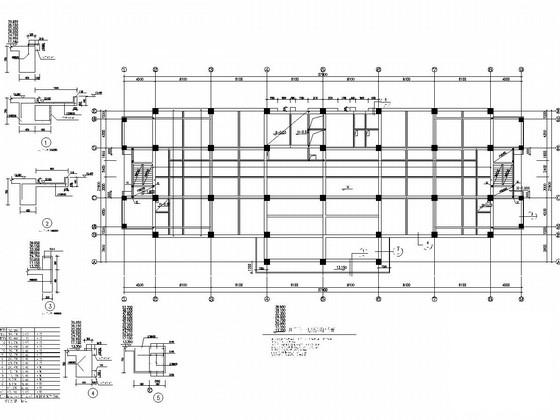

四~十一层结构平面

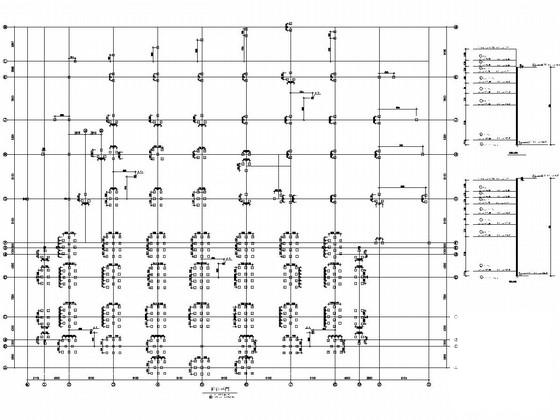

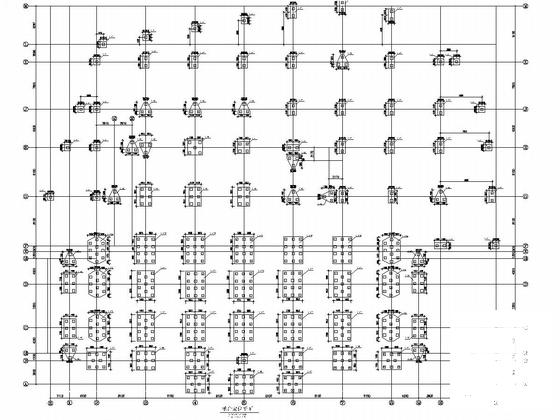

承台定位平面

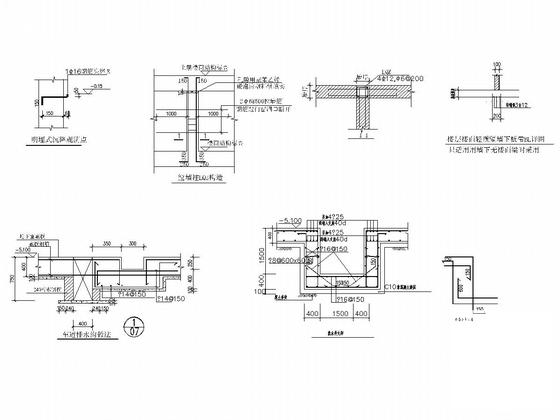

结构大样

大厅楼梯图

四~十一层梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 办公楼框架结构设计 - 1
    办公楼框架结构设计 - 1
  • 办公楼框架结构设计 - 2
    办公楼框架结构设计 - 2
  • 办公楼框架结构设计 - 3
    办公楼框架结构设计 - 3
  • 办公楼框架结构设计 - 4
    办公楼框架结构设计 - 4
  • 办公楼框架结构设计 - 5
    办公楼框架结构设计 - 5
  • 办公楼框架结构设计 - 6
    办公楼框架结构设计 - 6
  • 办公楼框架结构设计 - 7
    办公楼框架结构设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
