地上单层框架结构门卫结构设计施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:5张

附件详情

本子项为某普通的门卫室,地上单层,建筑设计结构形式为框架结构,基础为独立基础基,7度设防。
该资料包含: 结构设计说明 、基础 平面布置图 、柱定位图、结构布置图等共5张图纸。

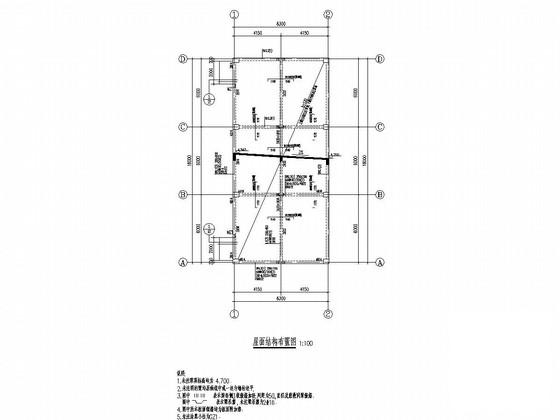

屋面结构布置图

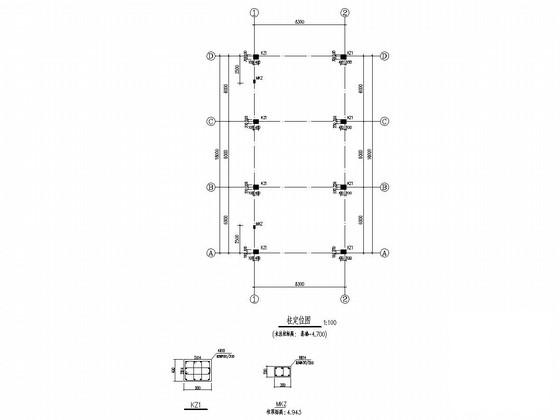

柱定位图

基础详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 门卫结构图纸 - 1
    门卫结构图纸 - 1
  • 门卫结构图纸 - 2
    门卫结构图纸 - 2
  • 门卫结构图纸 - 3
    门卫结构图纸 - 3
  • 门卫结构图纸 - 4
    门卫结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
