分离式路基24.5m宽20m简支T梁通用设计图纸(60余张)

  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:20m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 主要工程材料数量表

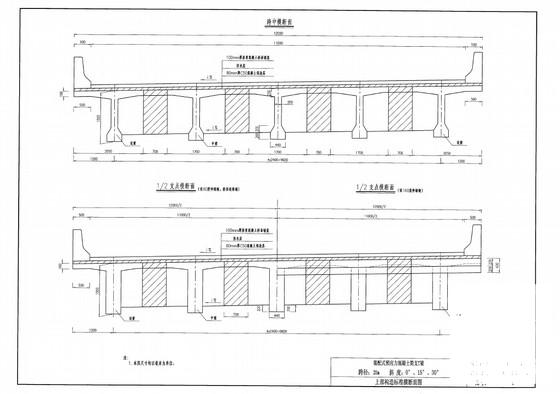

  • 上部构造标准横断面图
  • T梁一般构造图
  • T梁预应力钢束布置图
  • T梁预应力钢束材料数量及引伸量表
  • T梁预应力钢束定位钢筋布置图
  • T梁梁肋钢筋布置图
  • T梁翼板钢筋布置图
  • T梁封锚钢筋布置图
  • T梁梁端锚下钢筋布置图
  • 端横隔梁钢筋布置图
  • 中横隔梁钢筋布置图
  • 设160型伸缩缝端翼缘板加厚部钢筋布置图
  • 桥面连续构造图
  • 桥面现浇层钢筋布置图

附件详情

技术标准:
公路等级:高速公路、一级公路
路基宽度:24.5m(分离式路基)
汽车荷载等级:公路一级
行车道数:双向四车道
桥面宽度:2x12m
跨径:20m
斜度:0、15、30
单幅桥梁片数:5
梁间距:2.40m
......
设计要点:
1.本通用图的结构体系为简支桥面连续结构,按全预应力构件设计。
2.设计计算采用平面杆系结构计算软件计算,横向分配系数按刚接梁法计算,用空间结构计算软件校核。
......
适用范围:
处于平曲线段上的桥梁,可通过改变预制梁长来适用。本册图纸适用于预制梁长变化范围在±500mm内,梁长变化段应设置在靠梁端的第一个中横隔梁于腹板变宽点之间,但预制梁内预应力钢束变化段应设置在跨中直线段内。
......
,共包含pdf设计图纸60页。

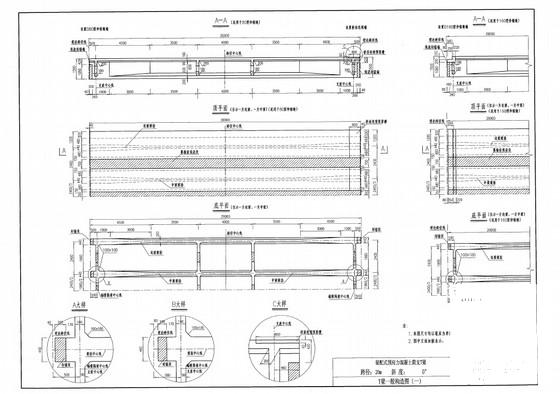

T梁一般构造图

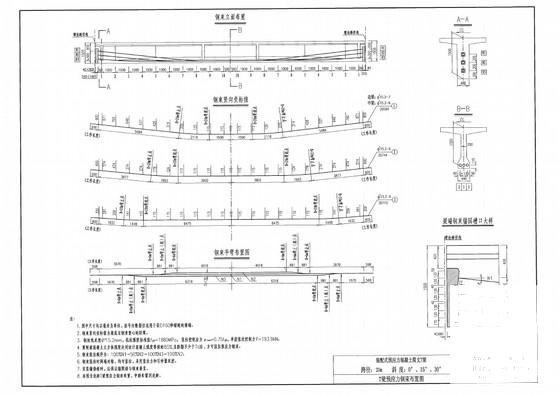

T梁预应力钢束布置图

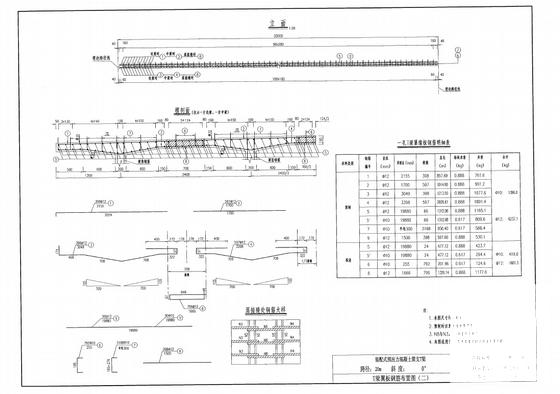

T梁翼板钢筋布置图

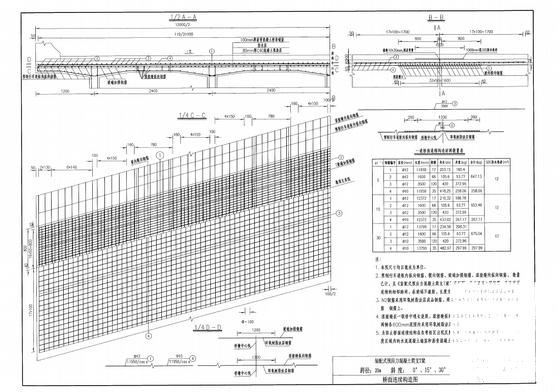

桥面连续构造图

T梁梁肋钢筋布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 分离式路基24.5m宽20m简支T梁通用设计图纸(60余张) - 1
    第 1 张图
  • 分离式路基24.5m宽20m简支T梁通用设计图纸(60余张) - 2
    第 2 张图
  • 分离式路基24.5m宽20m简支T梁通用设计图纸(60余张) - 3
    第 3 张图
  • 分离式路基24.5m宽20m简支T梁通用设计图纸(60余张) - 4
    第 4 张图
  • 分离式路基24.5m宽20m简支T梁通用设计图纸(60余张) - 5
    第 5 张图
  • 分离式路基24.5m宽20m简支T梁通用设计图纸(60余张) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
