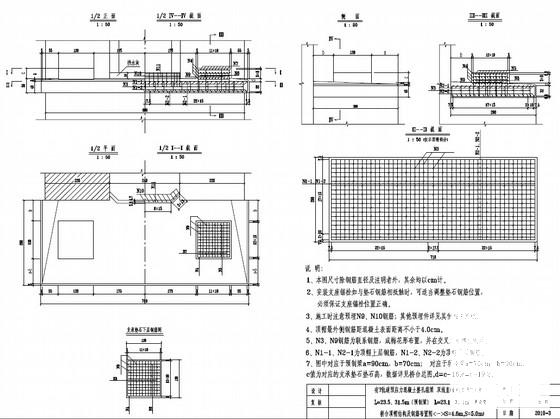

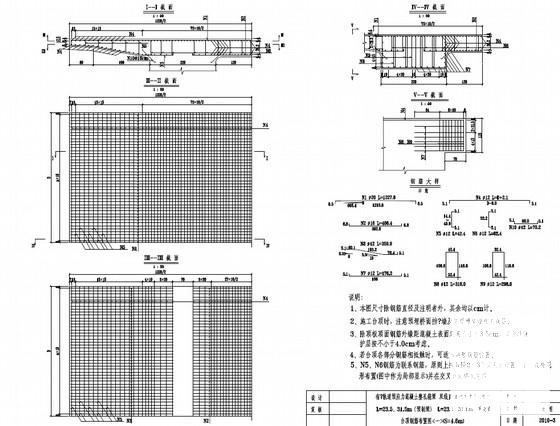

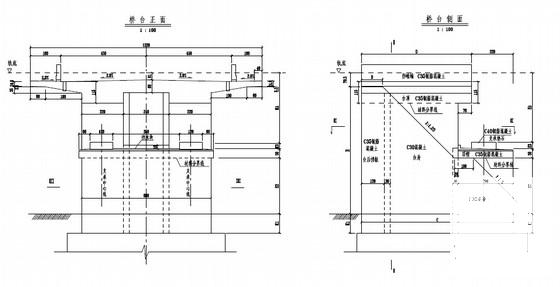

八度地震区双线客专直曲线矩形空心桥台设计图纸

附件详情

图纸概述：
本套桥台设计图配合有砟轨道后张法预应力混凝土23.5m、31.5m双线整孔预制箱梁于23.1、31.1整孔 现浇箱梁 使用。该资料为时速250km客运专线、并兼顾200km客货共线铁路参考图，按4.6、5m线间距设计。
......
适用条件：
1.设计速度：本图适用于有砟轨道时速250km客运专线，并兼顾有砟轨道200km客货共线铁路。
2.线路情况：双线，直、曲线，最小半径R=4000m,线间距4.6、5.0m。
3.适用环境：一般大气条件下无防护措施的底面结构，环境类别为碳化环境T1、T2级。
4.正常使用条件下，设计使用年限100年。
5.适用地震动峰值加速度：0.2g。
6.台后填土高度为5~9米，台身入土深0~3米。
......
，共包含CAD设计图24张。
