5层框架结构培训中心综合楼结构施工图纸

  • 建筑类别:住宅, 办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目是培训中心综合楼项目,建筑性质为多层办公、住宅,一层办公楼,以上各层为住宅,建筑设计面积:1148.19平方米,占地面积:211.99平方米,采用机械钻孔灌注桩基础,基础设计等级为丙级,抗震设防烈度为8度。
结构专业该资料包含:结构设计总说明,桩位布置图,桩详图,承台 平面布置图 ,承台、地梁详图,梁板结构图,楼梯图等共计14张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,卫生间详图,阳台详图,楼梯图等共计8张图。
分享投稿时间:近几年12月。

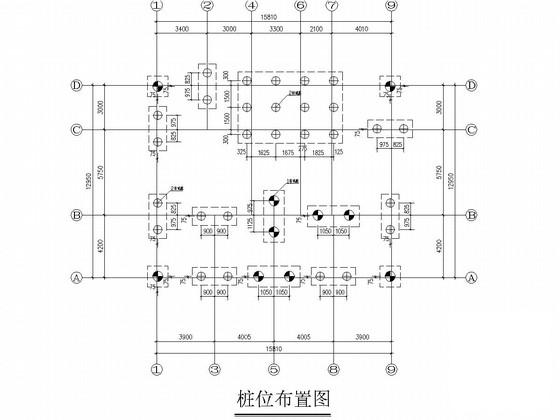

桩位布置图

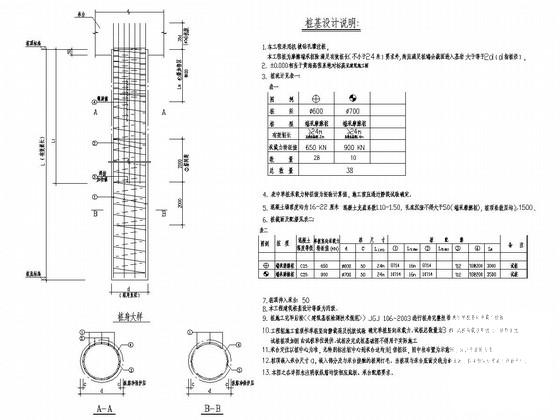

桩详图

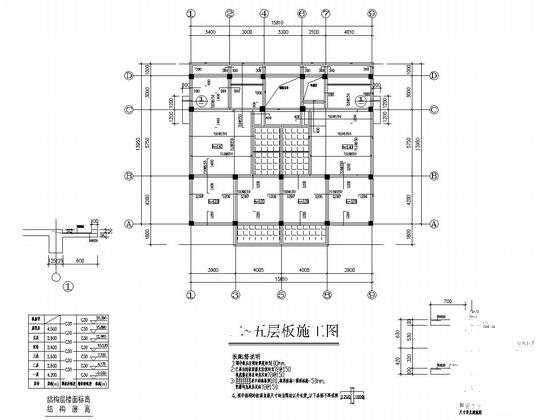

二~五层板施工图

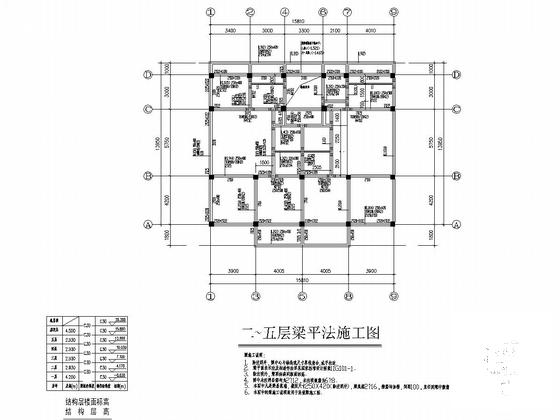

二~五层梁平法施工图

二~五层平面图

楼梯详图 卫生间大样

基础顶~五层柱配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
  • 框架结构综合楼 - 5
    框架结构综合楼 - 5
  • 框架结构综合楼 - 6
    框架结构综合楼 - 6
  • 框架结构综合楼 - 7
    框架结构综合楼 - 7
  • 框架结构综合楼 - 8
    框架结构综合楼 - 8
以上是部分截图,请下载附件后查看完整高清内容
