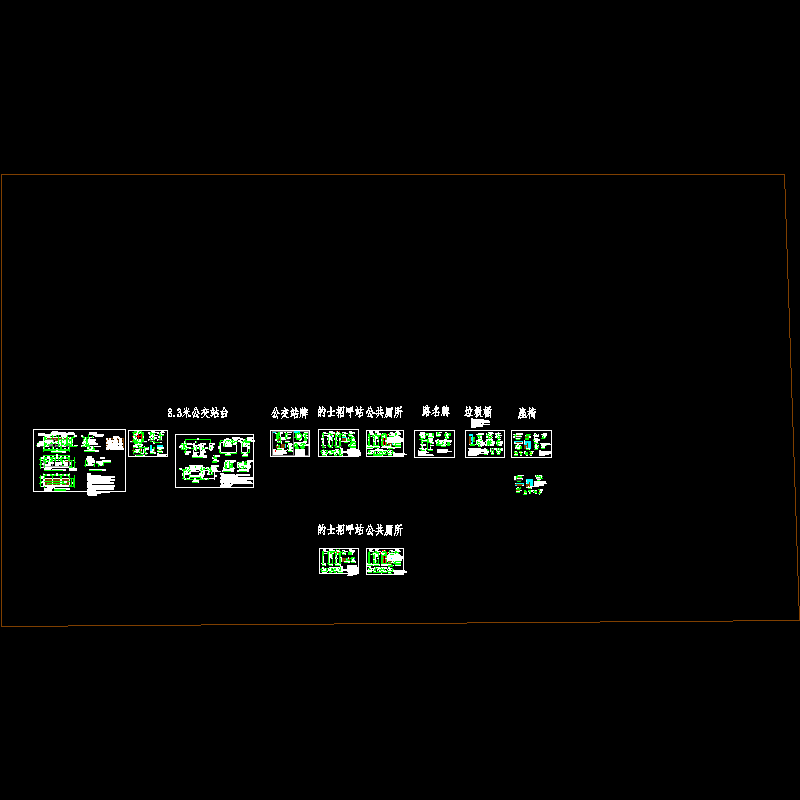

的士招呼站及停车位标志大样CAD图纸

附件详情

1. 本图适用于的士招呼站标志、停车位标志和公厕指示标志等。
2. 采用定做弧形工字钢立杆，与SPGI反光标志牌，铸铁镂空花纹，焊接而成。
3. 所有零部件制作公差按标准公差，JT等级12级。
4. 对不锈钢板焊接时，焊件应保持平整，点焊间距应均匀，避免热应力造成焊件弯曲变形。
5. 所有镂空桃花花纹都采用铸铁材料焊接而成，喷漆桃木色。
6. 所有非不锈钢件安装后应进行防锈处理，除锈后刷防锈漆二道。
7. 基础采用明挖法施工，基底应平整、夯实，控制好标高。施工完毕，应分层回填夯实。
8. 基础采用C25混凝土现浇，钢筋保护层厚度≥40mm。
9. 基础里应预埋地脚螺，螺母与垫圈用Q345号钢制作，基础底钢板及加劲肋钢板采用Q235钢制作。轧制工字钢与基础底板采用焊接连接，其焊角尺寸为8mm。地脚螺栓采用Q235钢制作，其弯后平直段为5d,其中d为地脚螺栓直径。
10.地脚螺栓上的螺纹、螺母与垫圈应事先进行热镀锌处理，镀锌量为320g/m。地脚螺栓均采用M16，在开孔处共设置地脚螺栓6个。
……共计1张，设计于2014年
