工业厂房暖通设计CAD图纸-施工

• 设计说明：有

• 建筑类别：工业建筑

• 建筑面积：9072平方米

• 图纸设计深度：施工图

• 设计年代：近代

• 设计内容：采暖

• 冷热源：锅炉

• 水系统：双管制

• 项目地址：河北

1.设计依据:

该项目采暖设计根据业主提供的建筑及相关专业图纸，并依据国家和地方颁发的有关规定、标准进行设计，具体为：

《采暖通风及空气调节设计规范》(GB 50019-2003)

《建筑设计防火规范》(GB50015-2006)

2.采暖室外计算温度为-7.5°C，室内采暖计算温度10°C。

3. 采暖热媒为80/60°C热水。

4. 采暖系统管道坡度应尽量满足设计要求，如遇特殊情况不能满足应在高点加放气阀低点加泄水阀。

5. 该项目采用高大空间专用暖风机供暖系统。为了室内送风均匀，选18台AirTS-D-I（B)型暖风机，每台制热量54kW，循环风量5900m3/h ,供热面积529m2，耗电量0.98kW。暖风机吊挂在屋顶下，采用角钢将暖风机与钢梁或檩条固定。南北两侧频繁开启的大门设热风幕，每个门选用4台AirTS-M型热风幕。

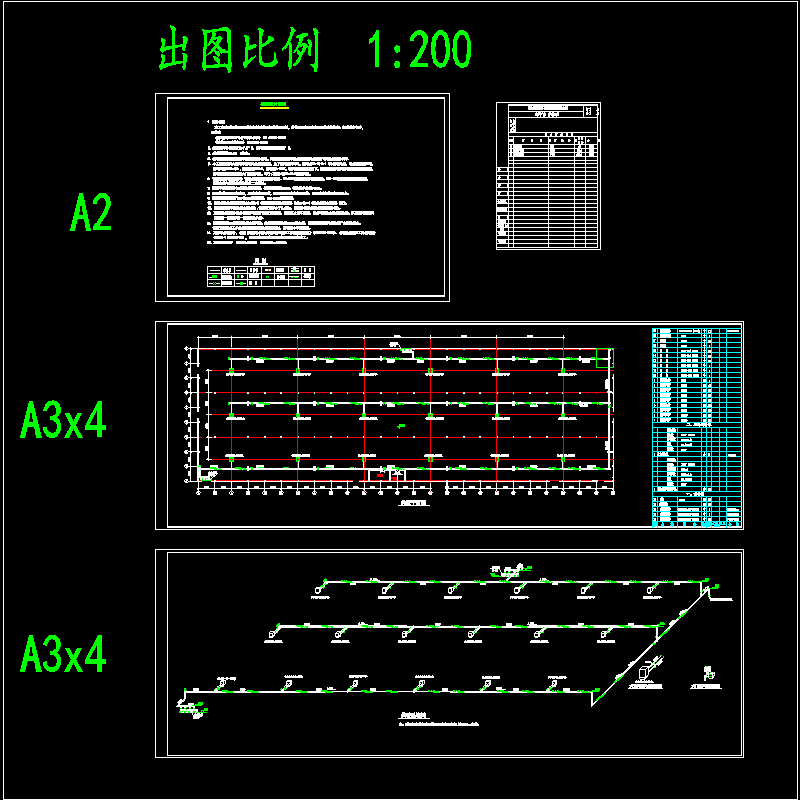

图纸展示：

供暖系统图

供暖平面图

供暖设计说明
