450平4层框架结构独栋别墅结构施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是独栋别墅项目,地上4层,框架结构,占地面积100.0平方米,总建筑面积451.4平方米,建筑高度12.3米。一层设有客厅、酒吧、卫生间、餐厅、厨房;二层和三层一样,设有5间卧房各带一个卫生间;四层设有客厅、卫生间1间、卧室带卫生间;抗震设防烈度为7度,独立基础。
结构专业该资料包含:结构设计总说明,基础平面图,柱平法施工图,基础梁平面整体配筋图,各层楼面梁、板平面整体配筋图,楼梯图,共计8张图。
建筑专业该资料包含: 建筑施工 设计总说明,平面图,立面图,剖面图共计5张图。
总计13张图。

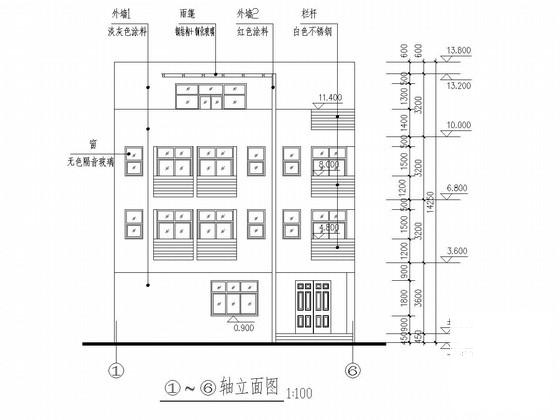

立面图

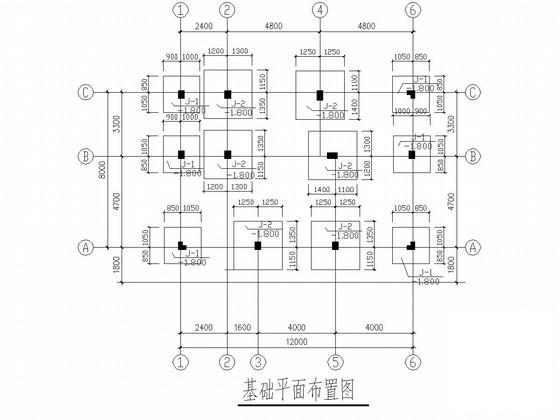

基础 平面布置图

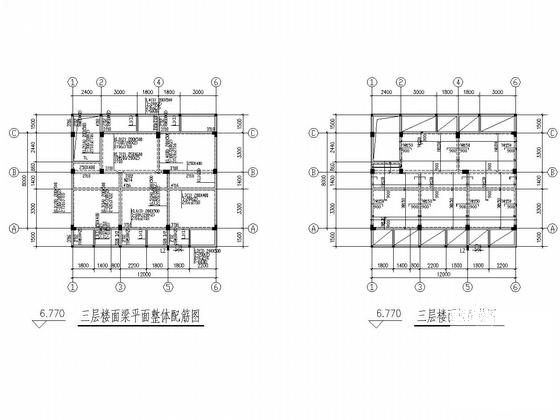

三层楼面梁、板平面整体配筋图

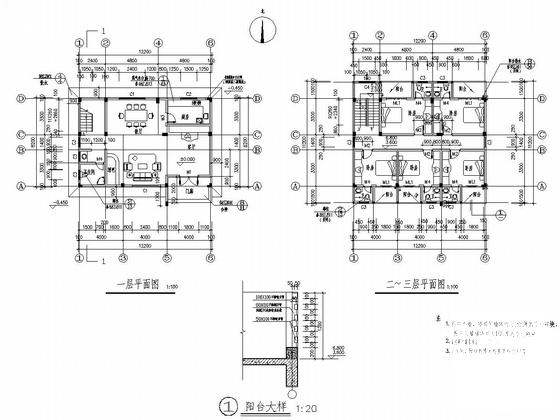

平面图

剖面图

柱平法施工图
