地上3层框架结构别墅结构施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:11张

附件详情

该附件为某别墅,地上三层,结构类型采用钢筋混凝土框架结构,基础采用独立基础,6度设防。

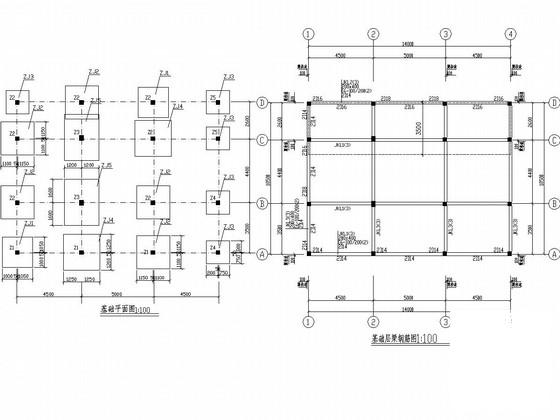

该资料包含: 结构设计说明 、梁通用说明、基础平面图、基础层梁钢筋图、板钢筋图、楼梯结构图等共11张图纸。

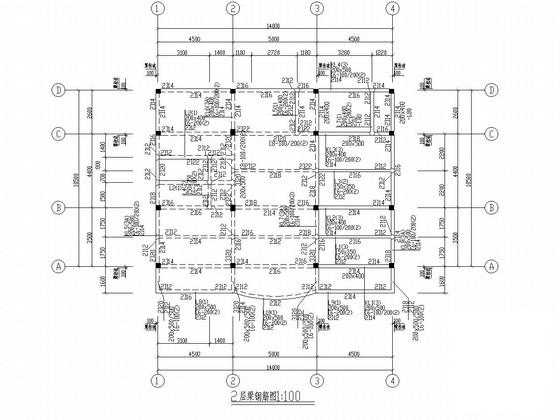

2层梁钢筋图

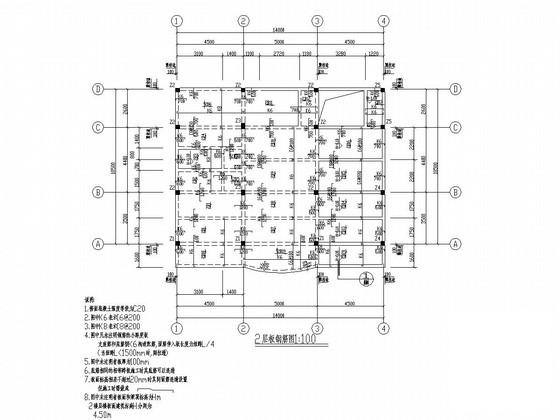

2层板钢筋图

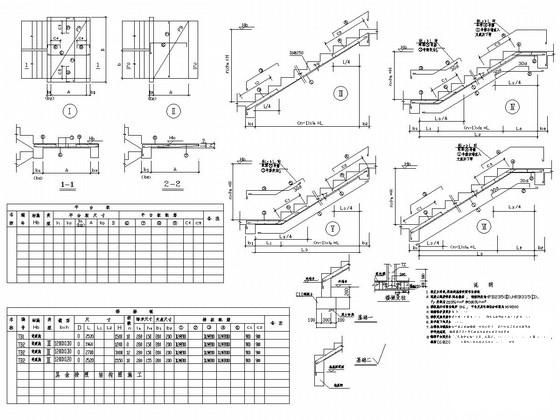

楼梯结构图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅结构施工图纸 - 1
    别墅结构施工图纸 - 1
  • 别墅结构施工图纸 - 2
    别墅结构施工图纸 - 2
  • 别墅结构施工图纸 - 3
    别墅结构施工图纸 - 3
  • 别墅结构施工图纸 - 4
    别墅结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
