地上2层框架结构高压氧舱及污水处理站

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.66kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:其他
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目为广东某医院的新建污水处理站及高压氧舱楼,地上2层,地下1层,建筑设计结构形式为框架结构,基础采用筏板基础,7度设防。
该资料包含: 结构设计说明 、梁柱墙平法补充及调整、基础布置平面图、夹层柱定位及配筋平面图、梁板配筋平面图、墙身大样图、挡土墙大样图、楼梯大样图、混凝土隔墙配筋图、污水处理节点配筋图等共14张图纸。

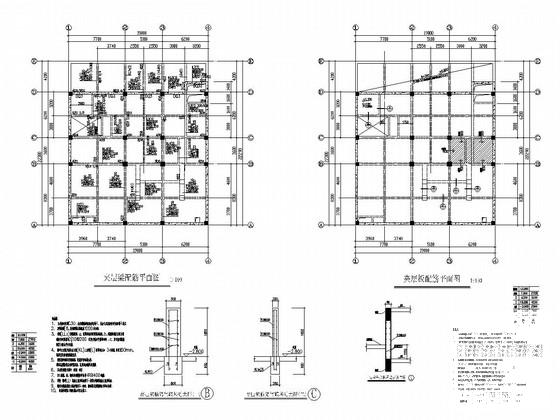

夹层梁、板配筋平面图

四层梁加固平面图

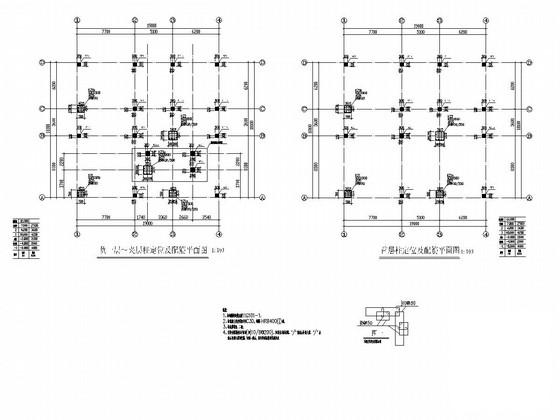

首层柱定位及配筋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 污水处理站 - 1
    污水处理站 - 1
  • 污水处理站 - 2
    污水处理站 - 2

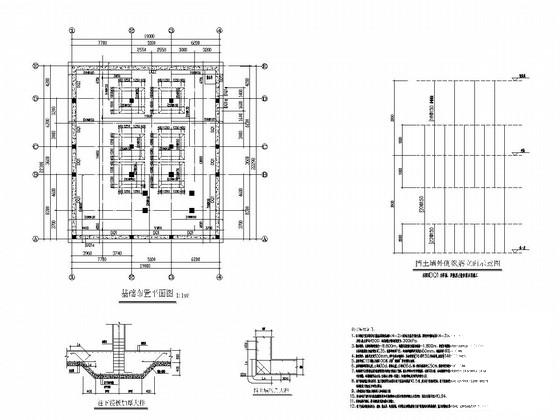

  • 污水处理站 - 3

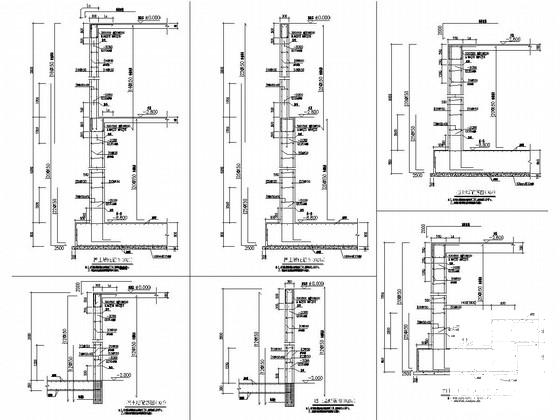

    污水处理站 - 3
  • 污水处理站 - 4
    污水处理站 - 4
以上是部分截图,请下载附件后查看完整高清内容
