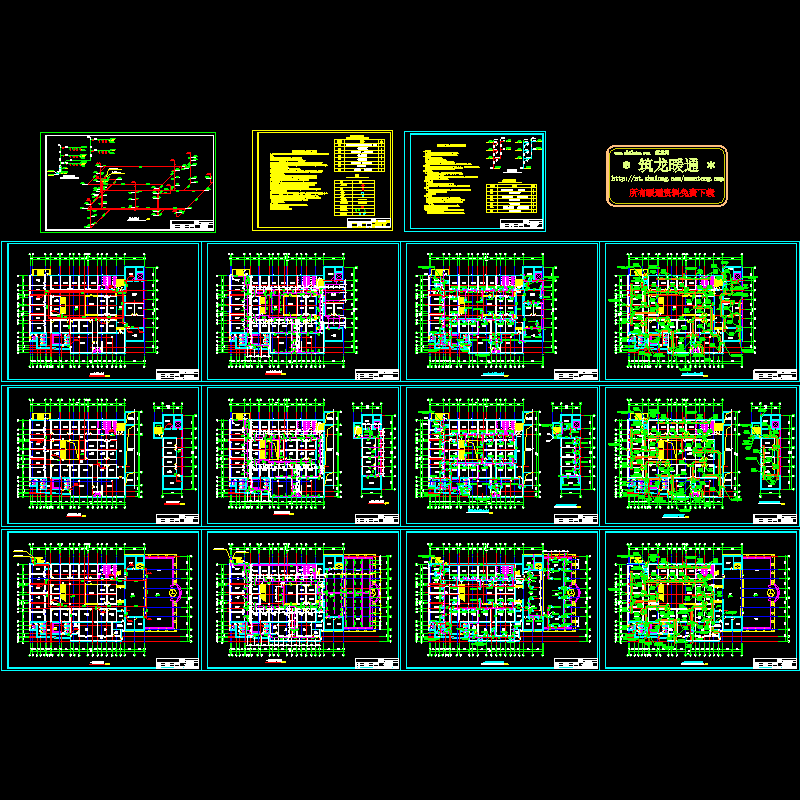

电影院空调工程CAD图纸

附件详情

该项目为电影院空调设计。一层大厅部分设计风机盘管空调系统。KTV包间设计新风 风机盘管空调系统及排风系统。卫生间吊顶内采用BLD-140卫生间通风器，通室外。冬季室内设计温度22 C°；夏季室内设计温度24 C°、相对湿度60%；新风量35M /人*H。空调总冷负荷为738KW；总热负荷为800KW。根据甲方提供的情况，该项目冬季热源及定压补水由楼外空调机房负责。冬季空调用45/60 C热水。夏季采用一台YBWC200A水冷螺杆式冷水机组，置于楼外空调机房，提供7/12 C冷冻水。
