3层框架结构京都饭店结构设计施工图纸

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是京都饭店项目,地上3层,框架结构,采用独立基础,基础设计等级为丙级,抗震设防烈度为6度。
该资料包含:结构设计总说明,基础 平面布置图 ,柱平面布置及配筋图,各层梁配筋图,板配筋图,楼梯图等共计11张图。
设计年代:近代8月。

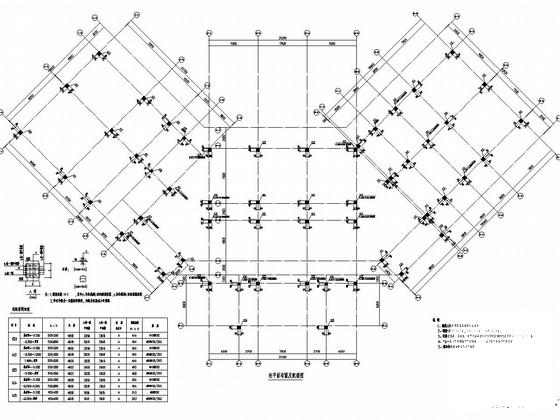

柱平面布置及配筋图

三层梁配筋图

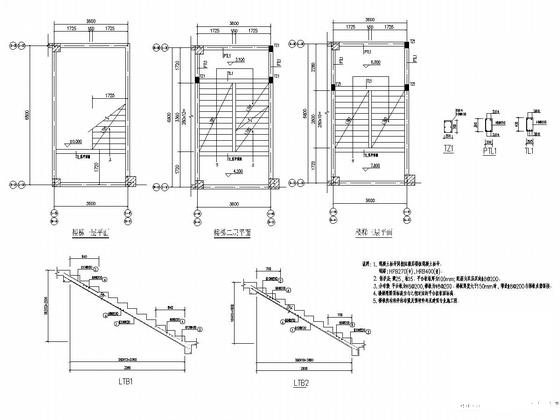

楼梯大样

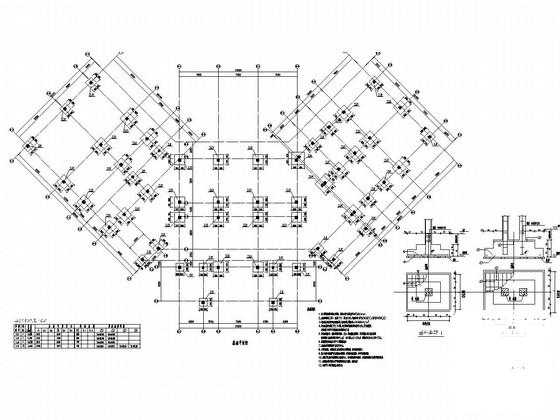

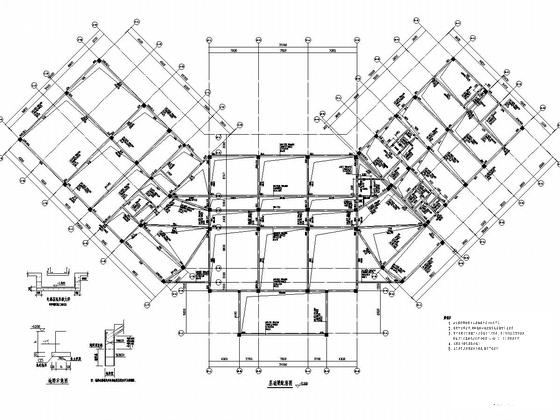

基础梁配筋图

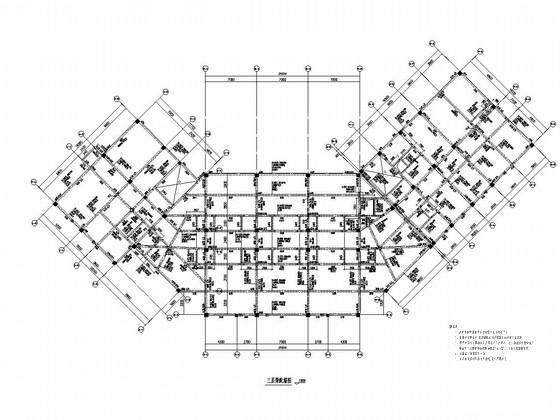

三层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 饭店图纸设计 - 1
    饭店图纸设计 - 1
  • 饭店图纸设计 - 2
    饭店图纸设计 - 2
  • 饭店图纸设计 - 3
    饭店图纸设计 - 3
  • 饭店图纸设计 - 4
    饭店图纸设计 - 4
  • 饭店图纸设计 - 5
    饭店图纸设计 - 5
  • 饭店图纸设计 - 6
    饭店图纸设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
