30层剪力墙住宅楼结构设计施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 地下室功能:车库
  • 参考图纸:34张
  • 设计年代:近代

附件详情

30层剪力墙结构塔楼住宅。6度抗震设防,0.05g。旋挖灌注桩基础,基础持力层选为中风化泥岩或中风化砂岩。中风化泥岩的天然单轴抗压强度标准值不小于8.10MPa。包括:结构设计总说明,基础平面布置图,桩详图,各层剪力墙 平面布置图 ,剪力墙配筋表,各层梁板配筋图, 楼梯详图 等共计34张图纸。

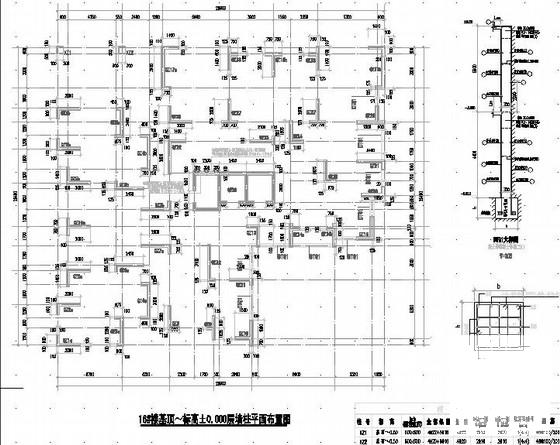

墙柱平面布置图

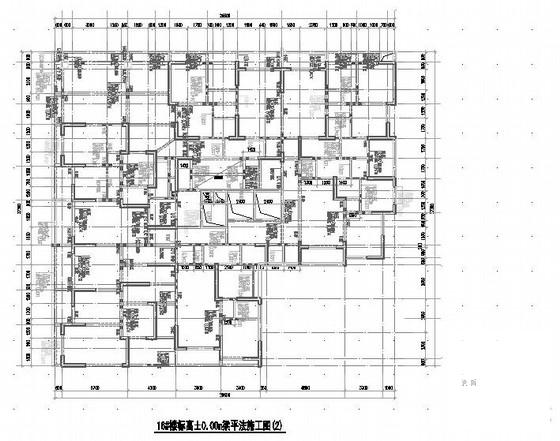

梁平法施工图

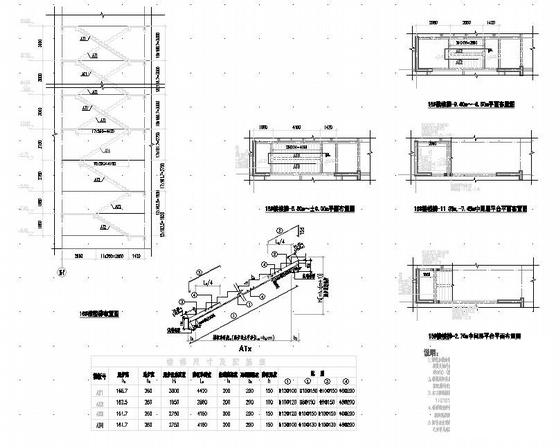

楼梯大样图

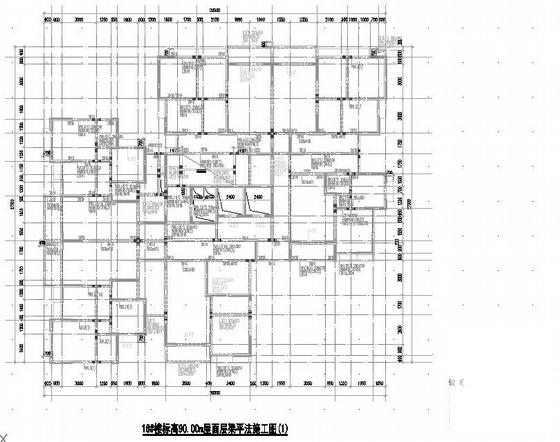

屋面层平法施工图

剪力墙墙表

基础平面布置图

基础平面布置图

桩基详图

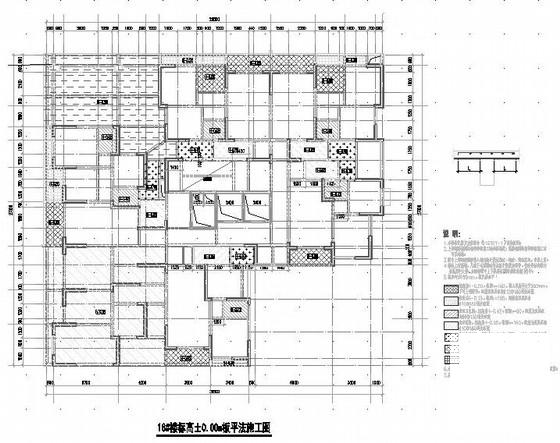

标准层板配筋图
