多层医疗建筑采暖通风系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:多层建筑
  • 建筑面积:17500平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目地址:上海

附件详情

、项目概要:

该项目是一个多层医疗建筑,地上4层,建筑面积约17500平米。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖通风平面图,地暖平面图,采暖系统图,采暖干管平面图,通风系统图等...

二、采暖系统:

采暖热源由园区的换热站提供二次采暖热水,供回水温度50°C~40°C,压力20米水柱,大楼内采暖系统的补水和定压由园区内热交换站解决。系统形式:采暖房间均采用地板辐射采暖,干管系统为下供下回...

三、送排风系统:

1.厕所间设排风系统,排风量为15次/时;
2.水泵间,配电间设排风系统,排风量为5次/时;
3.厨房换气次数为40次/时,85%由排气罩排出,15%由全面换气排出。油烟经排烟罩中过滤器初滤后,由风机抽至屋

顶的静电油雾净化器中处理,达标后经风机排放到大气稀释...

四、防排烟系统:

1、楼梯间设有符合要求的可开启外窗,采用自然排烟。
2、局部走廊设置机械排烟,排烟量按120m3/(m2/h)计算。
3、房间面积大于300平方的房间设合要求的可开启的外窗,采用自然排烟...

门诊楼二层地暖平面图

门诊楼三层地暖平面图

医技、病房楼四层采暖平面图

医技、病房楼五层采暖平面图

门诊楼一层地暖平面图

设备层采暖平面图

医技、病房楼三层采暖平面图

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

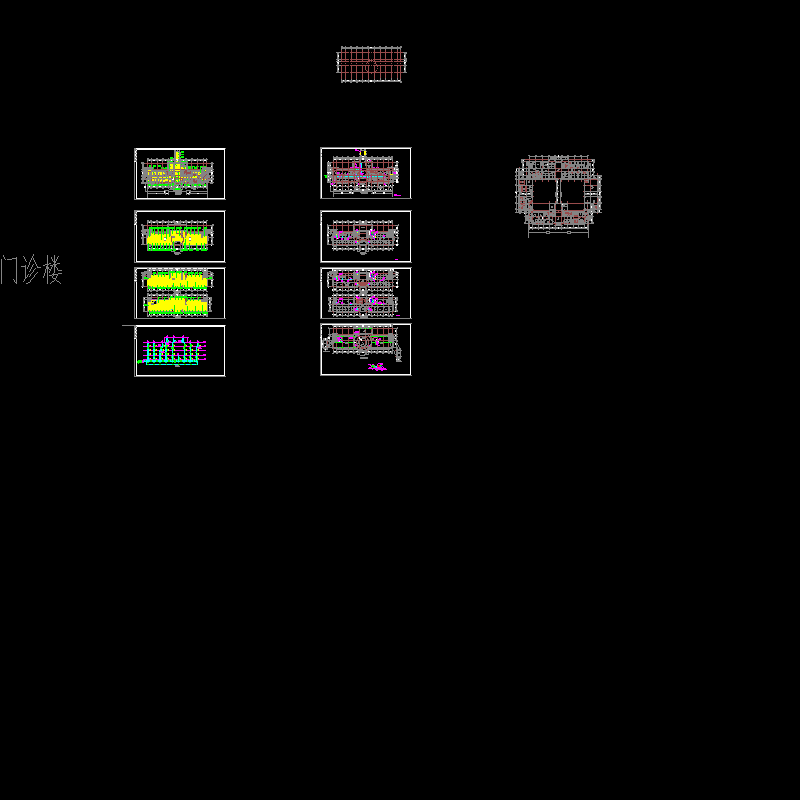

  • 门诊楼完成图0617.dwg
    门诊楼完成图0617.dwg

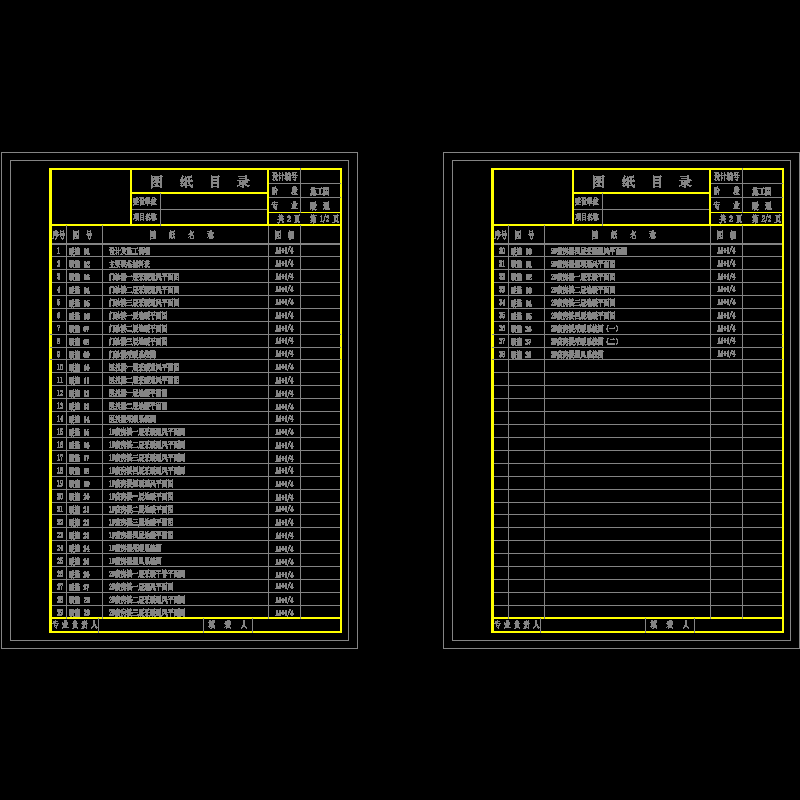

  • 目录.dwg
    目录.dwg

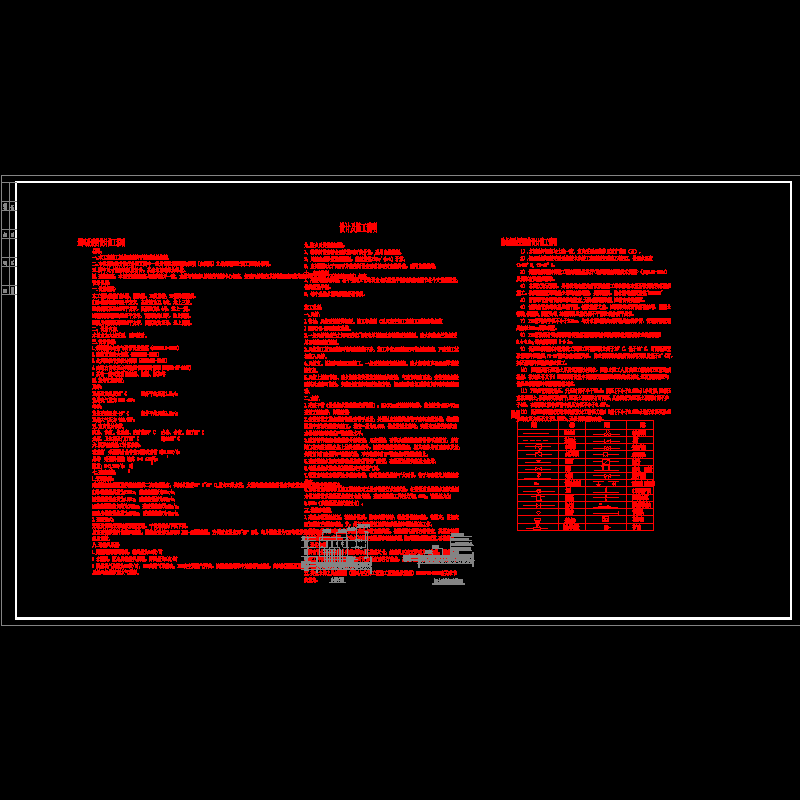

  • 暖施01-设计及施工说明.dwg
    暖施01-设计及施工说明.dwg

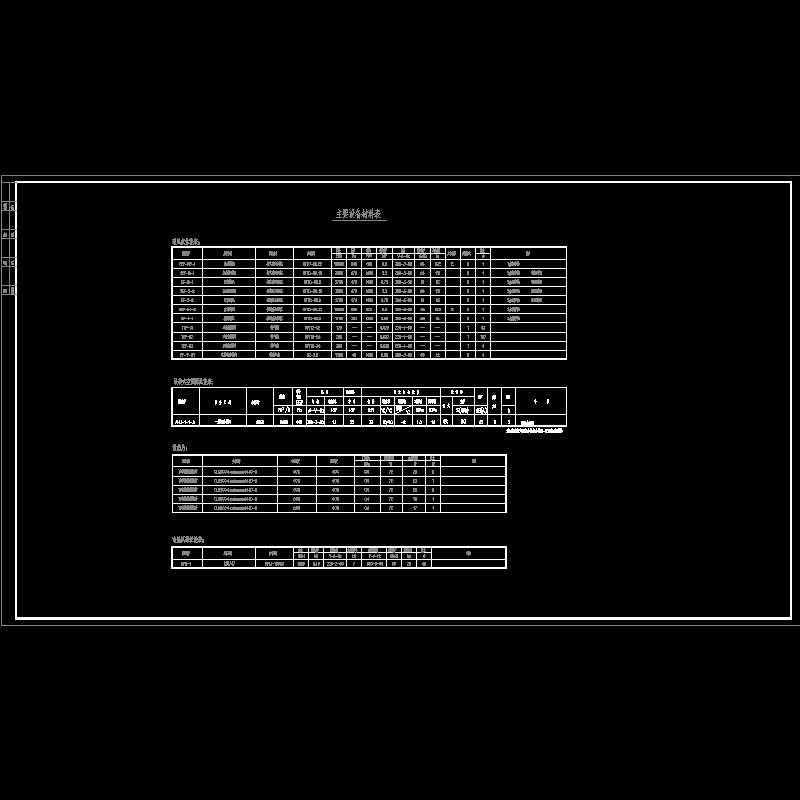

  • 暖施02-主要设备材料表.dwg
    暖施02-主要设备材料表.dwg

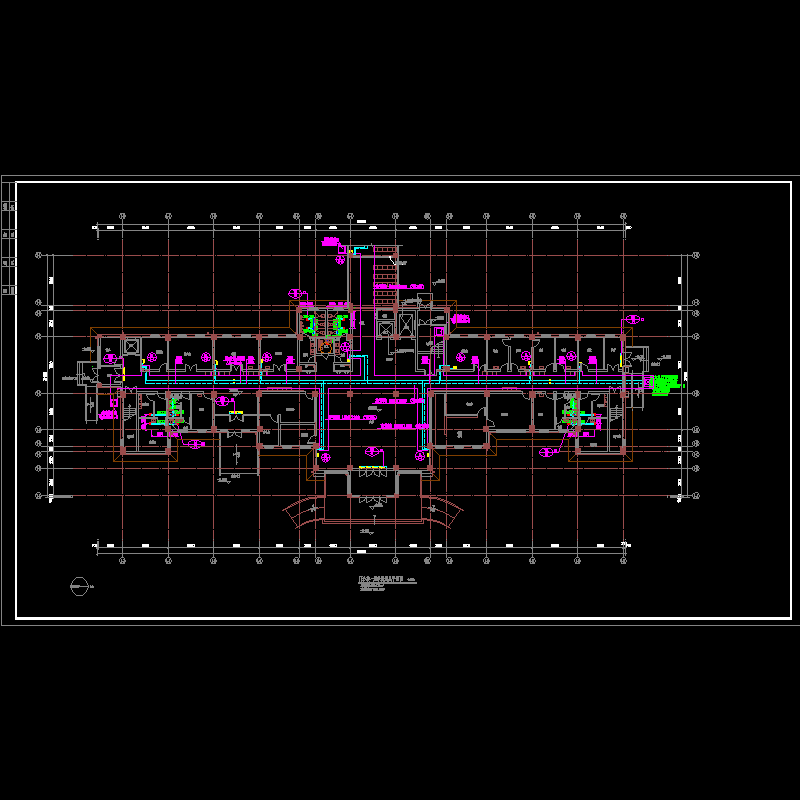

  • 暖施03-门诊楼一层采暖通风平面图.dwg
