沱牌药业燃气锅炉房热力系统设计CAD施工图纸
-
设计说明：有
-
图纸设计深度：施工图
-
设计内容：冷热源
-
冷热源：锅炉
-
项目地址：四川
该项目锅炉房设计是根据厂方提供的燃料品种和设计选用的德国VIESSMANN公司Turbomat-RN-HD，
额定热功率6500KW
(蒸汽量10t/h)全自动三回程
燃气锅炉
主要安装图纸和及有关专业提供的其它有关资料进行设计的，
锅炉房的设计总容量为20t/h
。锅炉运行参数为P=1.0MPa(表压),t=184.07°C。

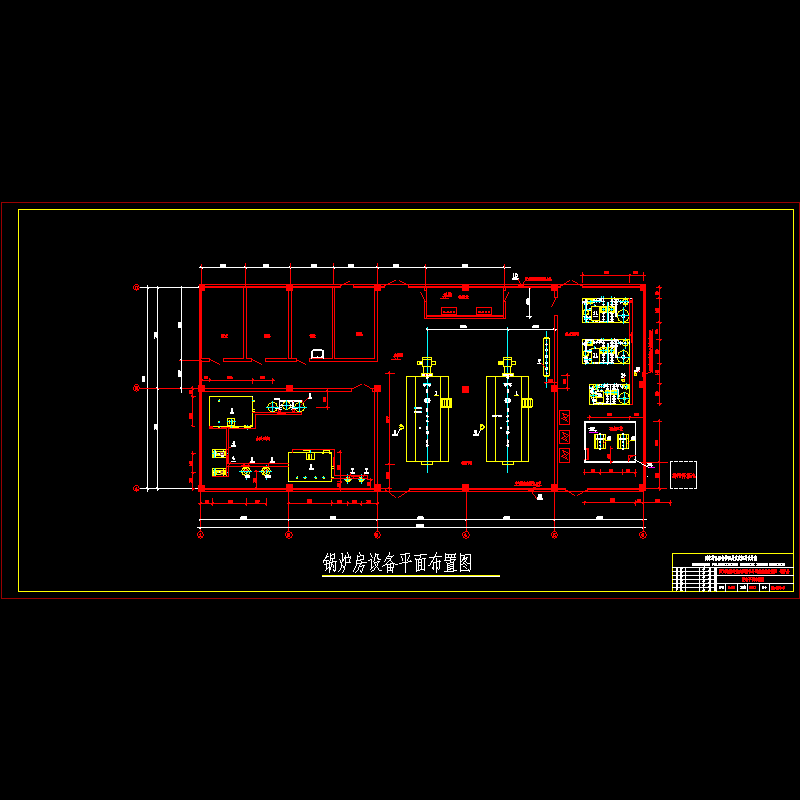

锅炉房设备平面布置图

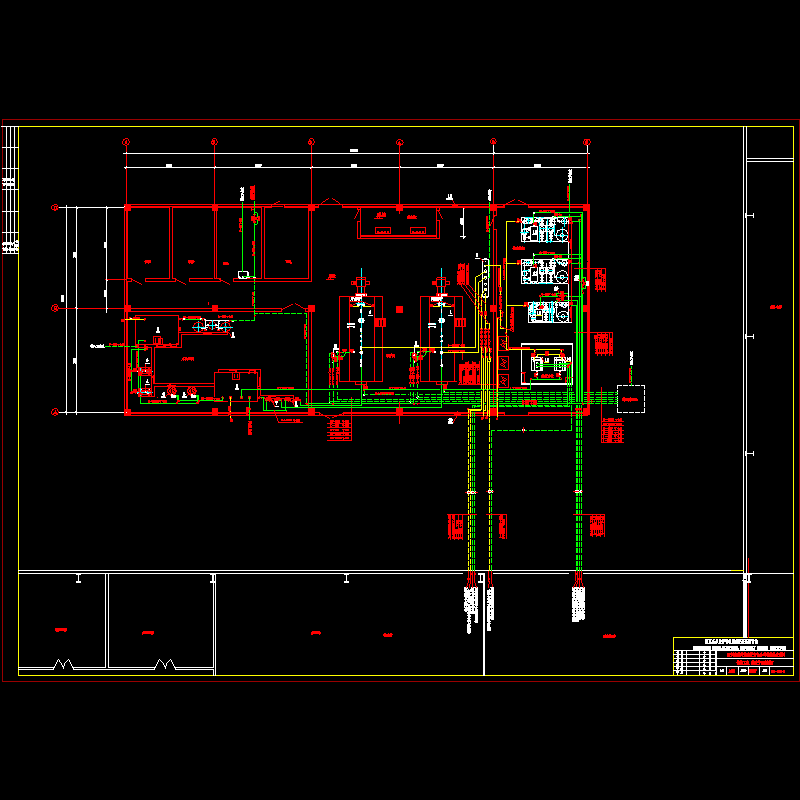

管道平面布置图

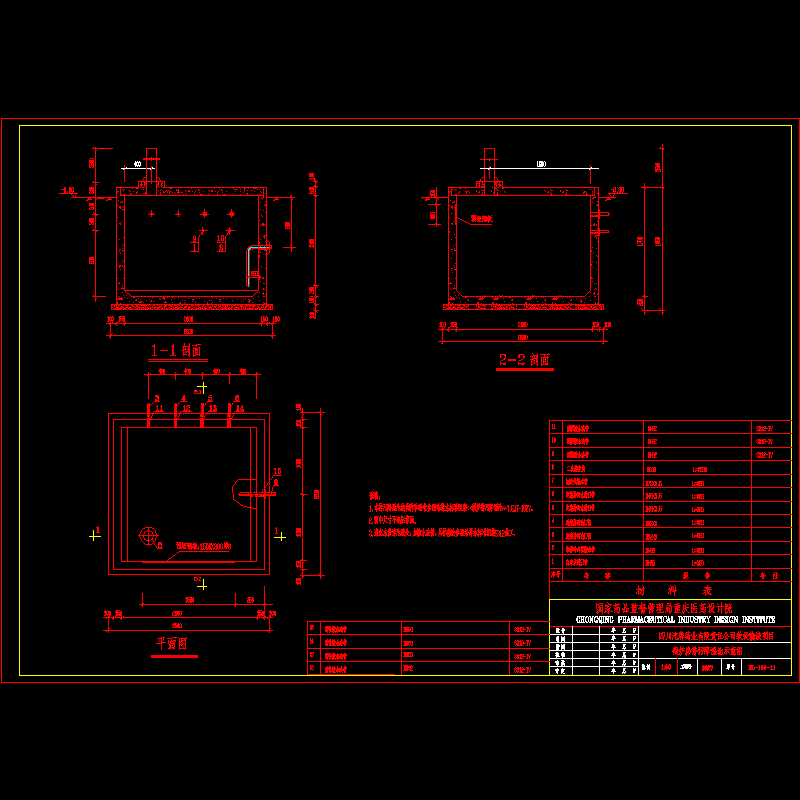

锅炉房排污降温池示意图
锅炉房热力系统图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
沱牌clb+ml.dwg -
沱牌pg.dwg -
沱牌pwc.dwg -
沱牌sbb.dwg -
沱牌sbpm.dwg -
沱牌sgsm.dwg -
沱牌xt.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.58 MB
- 收藏次数：0
-
文件名称：
附件-995887706988878009.rar
