30层框架核心筒结构财富海景酒店结构设计施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 基础形式 :筏形基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库, 设备用房
  • 参考图纸:50张
  • 设计年代:近代

附件详情

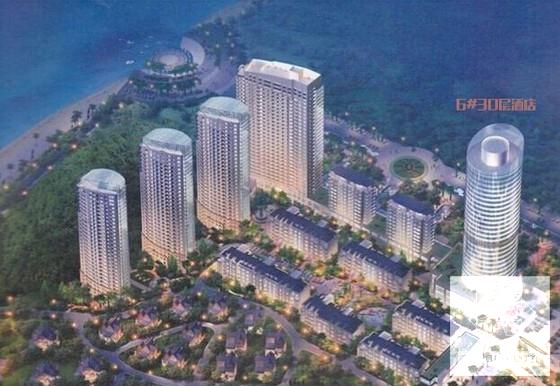

该项目是辽宁海景酒店,地上30层,框架核心筒结构,地下2层,主体采用泥浆护壁成孔后压浆灌注桩,裙房部分采用长螺旋钻孔压灌桩,基础设计等级为甲级,抗震设防烈度为7度。
该资料包含:结构设计总说明,桩平面定位图,承台及底板 平面布置图 ,桩详图,承台配筋图,墙、柱平法施工图,柱及边缘构件配筋图,梁配筋图,板配筋图,楼梯详图, 楼梯详图 ,节点详图等共计50张图。
分享投稿时间:近几年9月。

承台及底板平面布置图

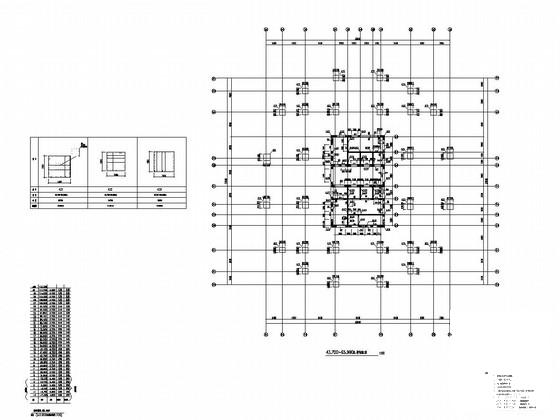

43.700~65.900柱、墙平法施工图

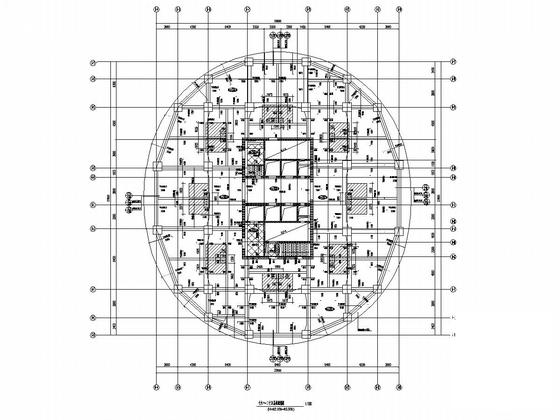

十六~二十五层板配筋图

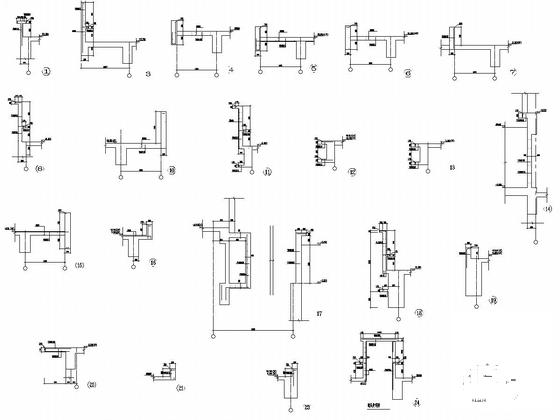

节点详图

五层板配筋图

坡道详图

二十七~三十层梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架核心筒结构设计 - 1
    框架核心筒结构设计 - 1
  • 框架核心筒结构设计 - 2
    框架核心筒结构设计 - 2
  • 框架核心筒结构设计 - 3
    框架核心筒结构设计 - 3
  • 框架核心筒结构设计 - 4
    框架核心筒结构设计 - 4
  • 框架核心筒结构设计 - 5
    框架核心筒结构设计 - 5
  • 框架核心筒结构设计 - 6
    框架核心筒结构设计 - 6
  • 框架核心筒结构设计 - 7
    框架核心筒结构设计 - 7
  • 框架核心筒结构设计 - 8
    框架核心筒结构设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
