小区6层住宅电气设计CAD图纸

附件详情

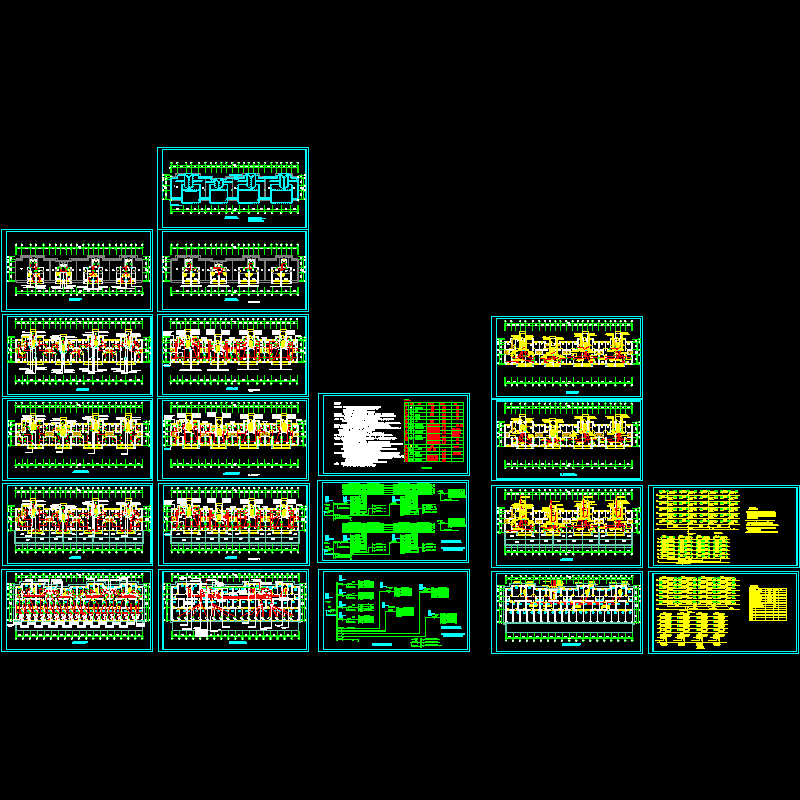

该项目是一栋高六层的住宅建筑，半地下层为车库及库房，其建筑类别为三类建筑， 建筑结构形式为砖混结构，基础为桩基础，所有楼板均为现浇。照明，空调， 系统强电系统，防盗对讲，燃气报警，微机网络弱电系统。
电源由室外变电所用电缆埋地下引来，电源电压380/220伏，供电负荷为三级，室外为三相四线，室内为三相五线，采用T-C-S系统供电， 供电方式为树干式与放射式相结合。利用桩基础做重复接地，接地电阻小于等于1欧姆。
