框架结构车库结构设计施工图模板图

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目沪宁城际铁路北侧地下一层车库项目,地下一层,框架结构,抗震设防烈度为7度,采用桩承台+抗水板柱,帽筏板+抗拔桩基础,独立基础,基础设计等级为乙级。本结构整体计算嵌固部位为:地下室底板面。
该资料包含: 结构设计说明 ,集水坑大样,桩位 平面布置图 ,基础底板模板图,基础承台及柱墩配筋图,基础底板板底配筋图,基顶~车库顶板柱施工图,车库顶板板面配筋图、车库顶板板底配筋图,外墙详图,楼梯图等共计21张图。
分享投稿时间:近几年9月。

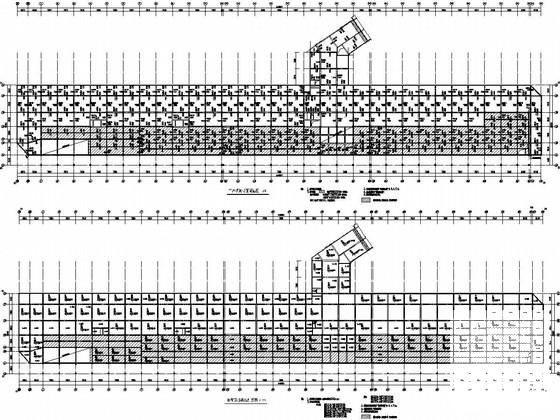

车库顶板模板图

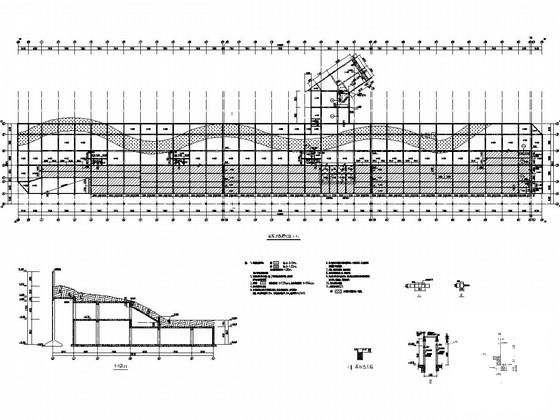

车库顶板板面配筋图

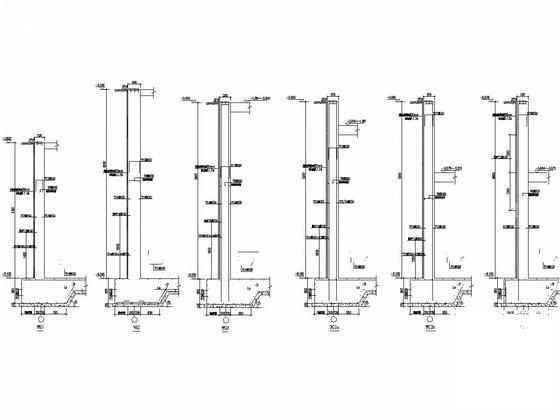

外墙详图

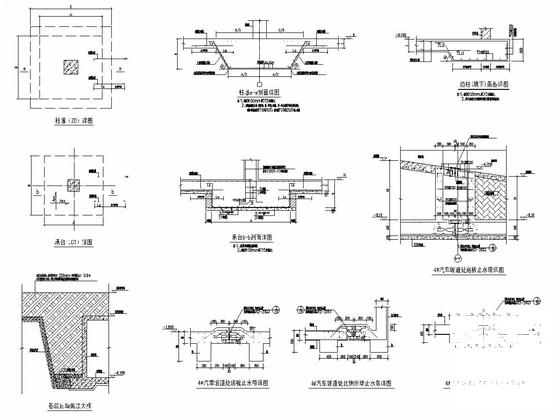

构造详图

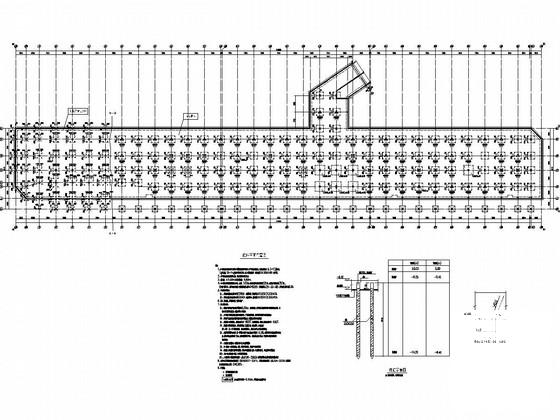

车库顶板Y向梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库结构设计 - 1
    地下车库结构设计 - 1
  • 地下车库结构设计 - 2
    地下车库结构设计 - 2
  • 地下车库结构设计 - 3
    地下车库结构设计 - 3
  • 地下车库结构设计 - 4
    地下车库结构设计 - 4
  • 地下车库结构设计 - 5
    地下车库结构设计 - 5
  • 地下车库结构设计 - 6
    地下车库结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
