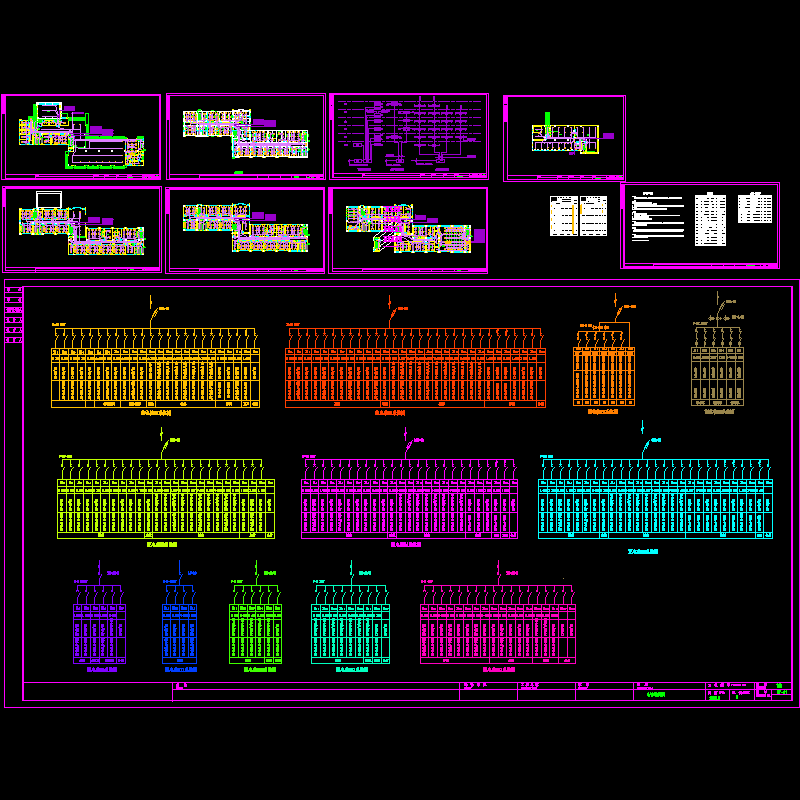

5层九年制学校电气全套CAD施工图纸

附件详情

一、电源：
该项目电源由校外区域变电站供电，一路进线，进线电缆直接埋地引入本建筑地下室的配电间，供电电压为380/220V，三相四线制。
二、敷设：
1、 进户电缆采用VV22型电力电缆，进户处穿管暗敷；
2、 水泵房至消火栓和屋面水箱的采用塑料铜芯线BV-500穿管暗敷；
3、 照明干线为塑料铜芯线BV-500穿管暗敷，除注明外，灯线采用塑料铜芯线BV-2x1.5，插座线采用塑料铜芯线BV-2x2.5 E2.5-VG20；均沿墙和楼板暗敷；
4、 除注明外，塑料铜芯线BV-1.5mm2穿管管径为2~3根穿VG15，4根穿VG20，5根及以上穿VG25。
