4层招待所电气CAD施工图纸

  • 建筑类别:宾馆
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 参考图纸:17张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 设计:建筑物防雷,接地安全
  • 弱电设计:通信系统,有线电视和卫星接收系统

附件详情

该项目供电负荷等级为三级
电源进线为三相四线制 电压等级为AC220/380V 50HZ 进户线采用 VV-1000 型铜芯全塑电力电缆至室内总配电箱 进户线做法见98D5-150页
该项目配电系统接地型式为 TN-C-S工作零线和保护线仅在重复接地处可靠连接 并在颜色上完全分开保护线为黄绿相间线 所有 金属外壳及插座接地插孔均通过保护线可靠接地

2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

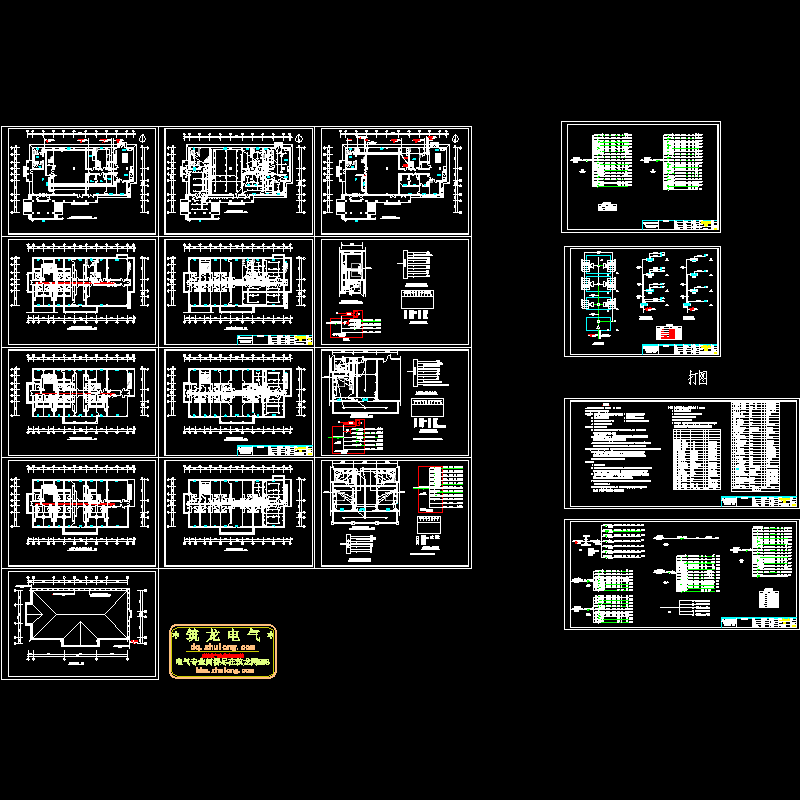

  • 4层招待所电气CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
