两层框架结构生产基地办公楼结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目是位于山东,资源循环再生加工基地办公楼,地上2层,局部三层,框架结构,采用独立基础,基础设计等级为丙级,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,基础平面图,柱定位图,结构平面图,梁配筋图, 楼梯详图 等共计17张图。
分享投稿时间:近几年10月。

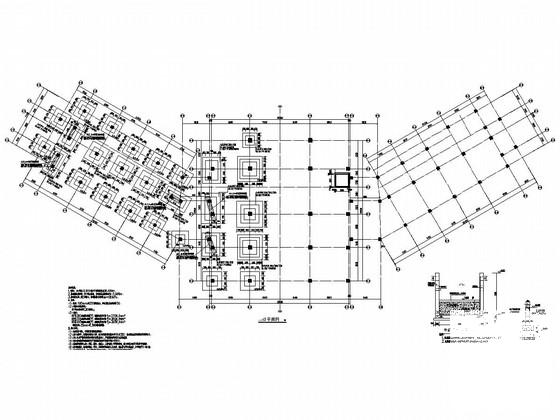

柱布置图

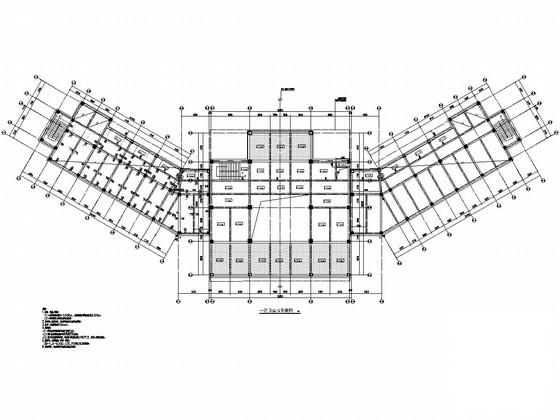

板配筋图

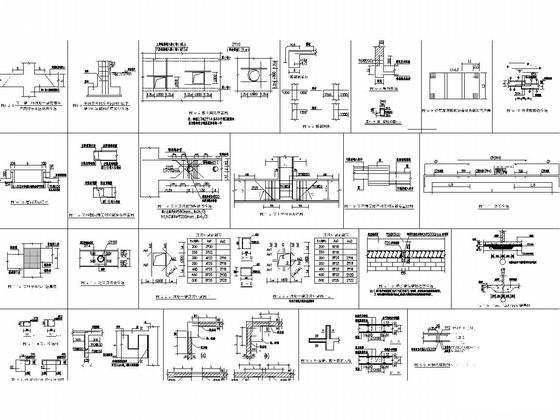

大样图

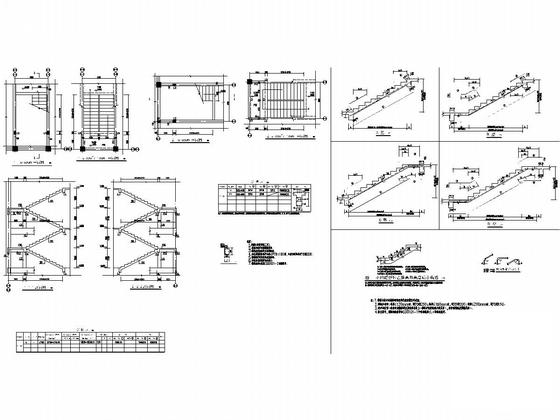

楼梯图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 两层办公楼 - 1
    两层办公楼 - 1
  • 两层办公楼 - 2
    两层办公楼 - 2
  • 两层办公楼 - 3
    两层办公楼 - 3
  • 两层办公楼 - 4
    两层办公楼 - 4
  • 两层办公楼 - 5
    两层办公楼 - 5
  • 两层办公楼 - 6
    两层办公楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
