9层酒店式公寓全套电气施工CAD图纸61张（计算书2014年编）

资料简介
赚取积分

建筑类别：酒店
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
地上层数：9层
图纸设计深度：施工图
参考图纸：61张
设计年代：近代
节点大样：弱电设备
负荷等级：一级
防雷等级：第二类
接地方式：TN-S
项目地址：海南
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计： ,出入口控制系统,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、低压配电系统
3、低压系统示意图
4、配电干线系统图
5、配电箱系统图
6、综合布线、有线电视系统图
7、安全防范系统图
8、火灾自动报警系统图
9、门禁系统图
10、巡更系统图
11、电力平面图
12、插座平面图
13、
14、配电平面图
15、发电机房详图
16、
17、火灾自动报警平面图

附件详情

该附件是酒店式公寓全套电气施工图纸（含计算书 2014年编），总共61张。
该项目位于海南省海口市。原设计为酒店式公寓，建筑分A、B、C三段。本次改造A段，客房数量约为169间。 A段地下一层为人防地库，地上9层为酒店客房。
设计范围：10/0.4kV变配电系统；动力配电系统；动力配电系统；接地系统及安全；火灾自动报警及消防联动控制系统（火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明）；有线电视系统；安全技术防范系统（保安监视）；综合布线系统（电话、计算机）（不涉及网络设备）；
......
编制于2014年，总共61张。

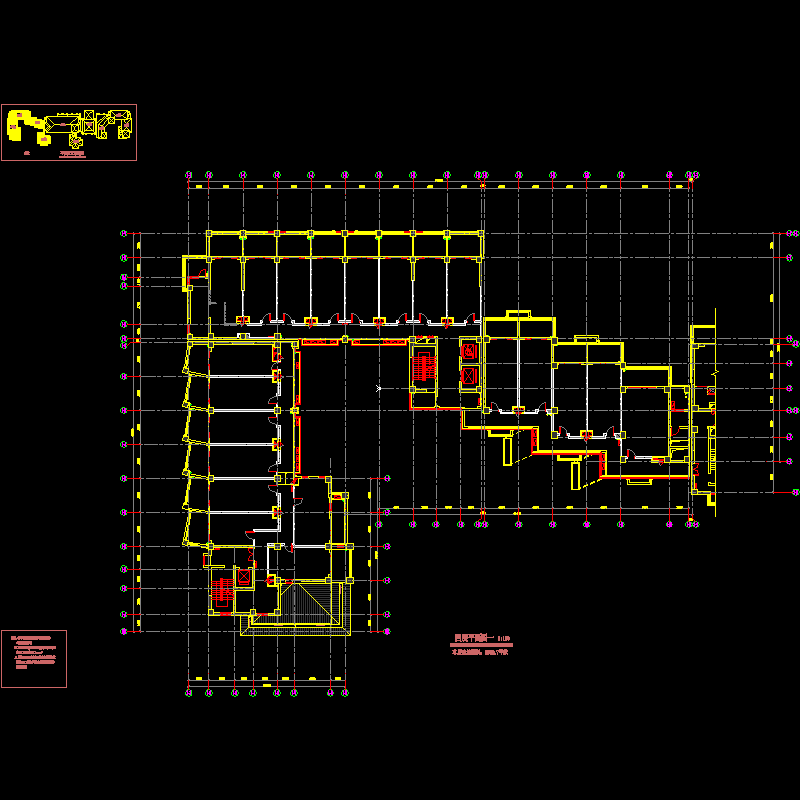

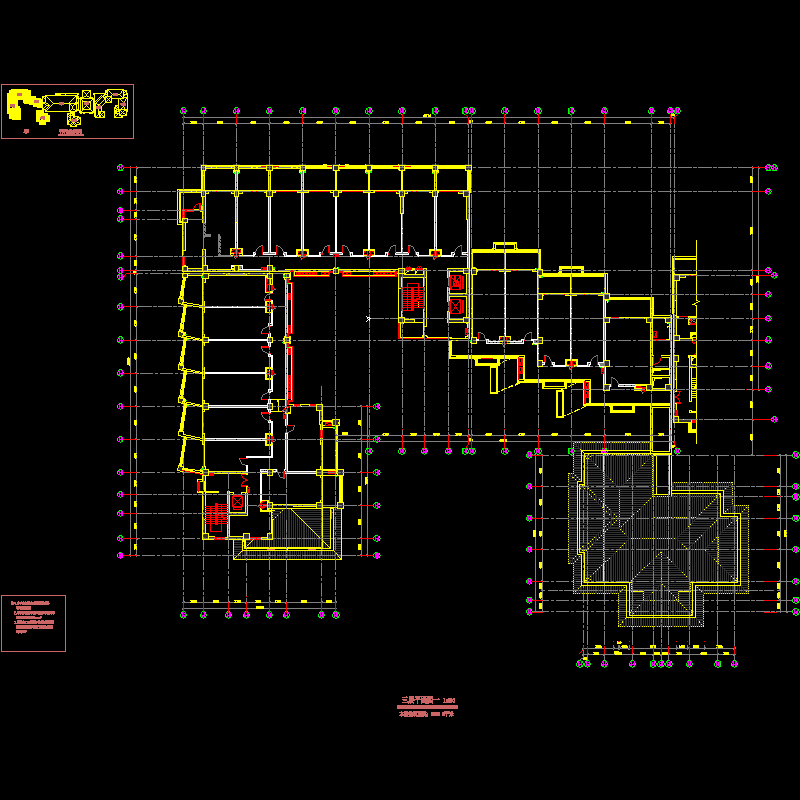

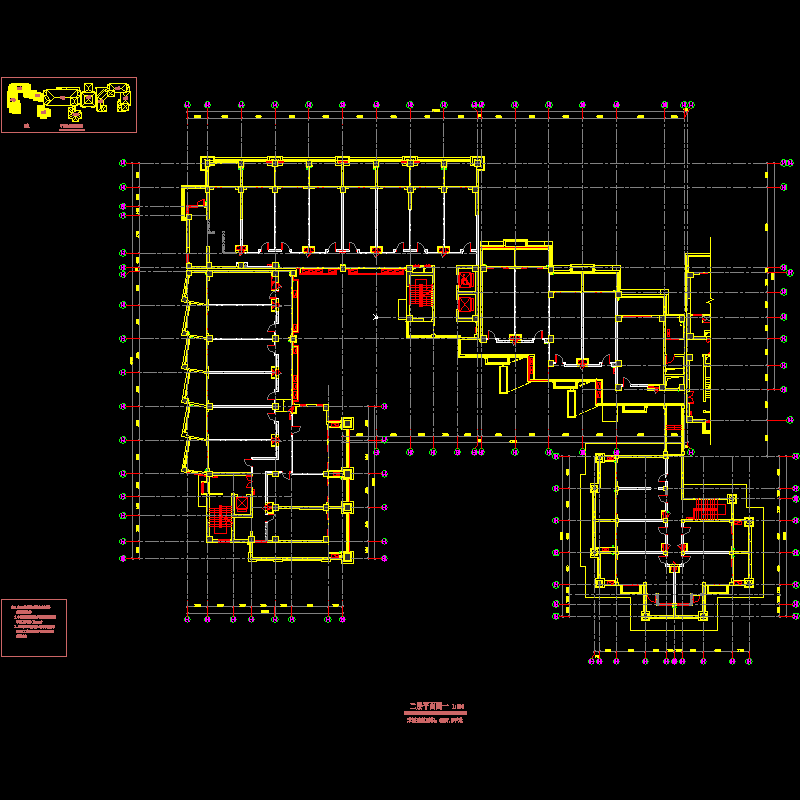

1F火灾自动报警平面图

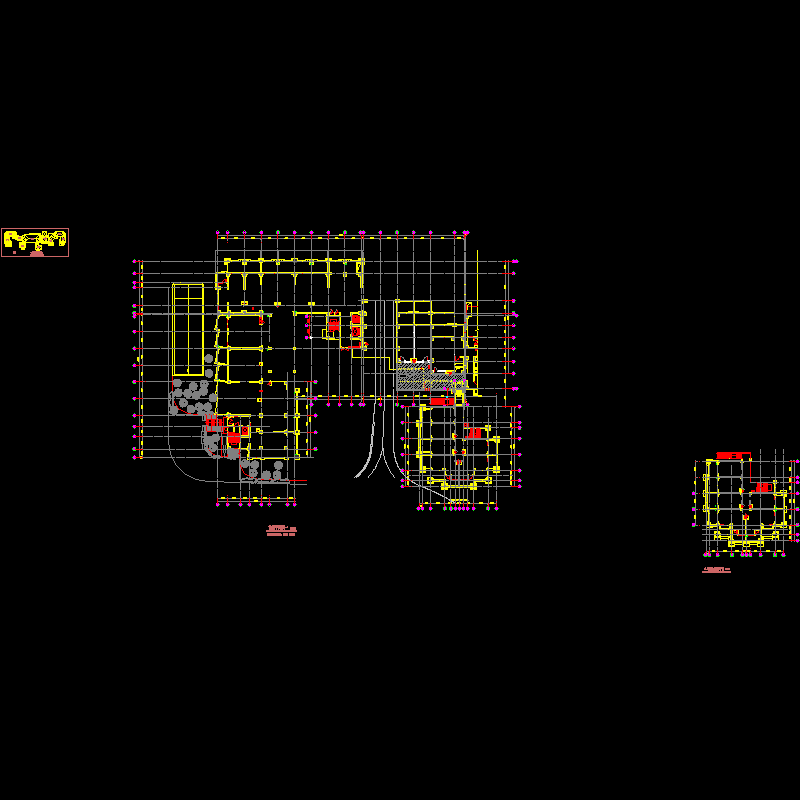

B区-1层酒店后场电力平面图

火灾自动报警系统图

综合布线、有线电视系统图

低压配电系统(一)

配电箱系统三

以下是附件的其中一部分截图，共12张，您也可以搜索更多您想要的资源
