5层图书馆给排水CAD施工大样图

  • 设计说明:有
  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 项目地址:湖南

附件详情

  • 资料目录
  • 给排水设计说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 屋顶平台层给排水平面图
  • 屋顶层给排水平面图
  • 给排水大样及系统图
  • 给排水系统原理图
  • 原理图及主要材料表

附件详情

该工程位于湖南,是一学校图书馆项目,建筑层数为五层,建筑高度为:19.8米;设计范围为:给水系统、排水系统、消火栓给水系统等;
共计11张图纸;

五层给排水平面图

卫生间平面大样图

排水系统原理图

消防系统原理图

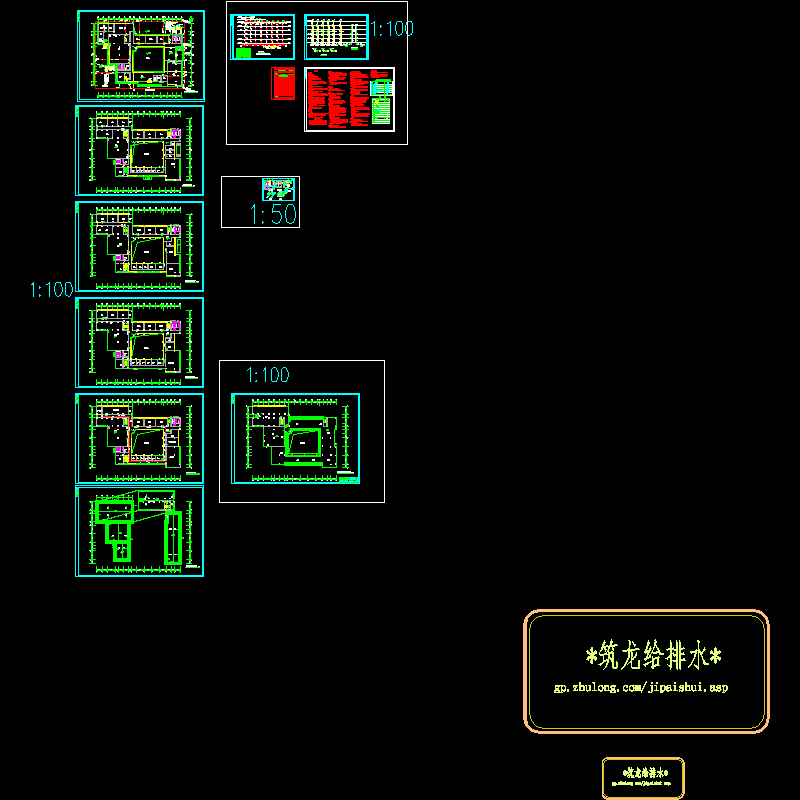

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
