单元式幕墙节点图纸大全(32张)

附件详情

单元式幕墙节点图大全,包括:隐框单元式幕墙横剖节点,隐框单元式幕墙中横梁纵剖节点,明框单元式幕墙横剖节点,单元式钢地台码横剖节点,单元式钢地台码纵剖节点,单元式钢侧挂码横剖节点,单元式钢侧挂码纵剖节点,单元式铝侧挂码横剖节点,单元式幕墙标准节点胶条汇总表挂码计算选用表等共计32张图。

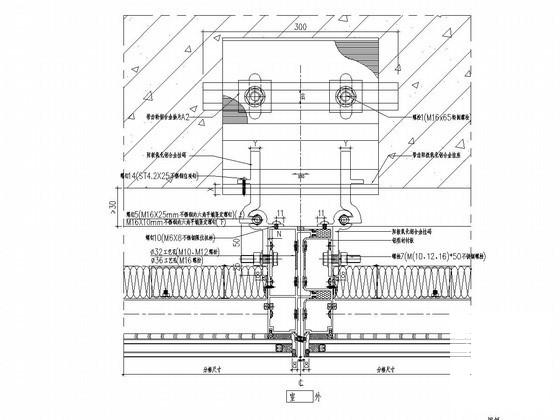

单元式钢地台码横剖节点

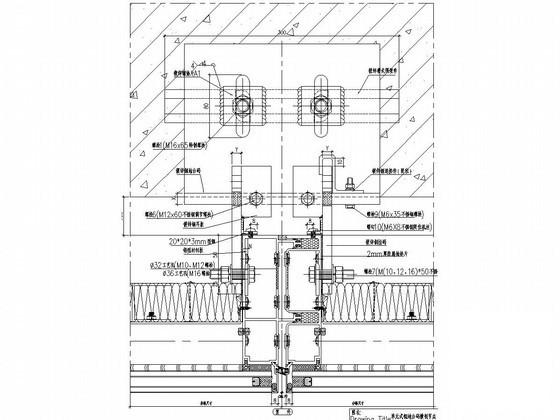

单元式钢侧挂码纵剖节点

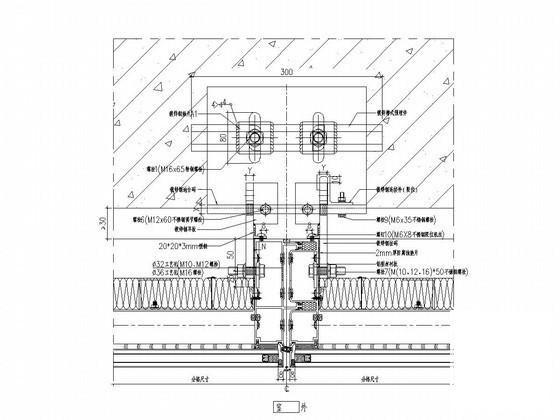

单元式钢地台码横剖节点

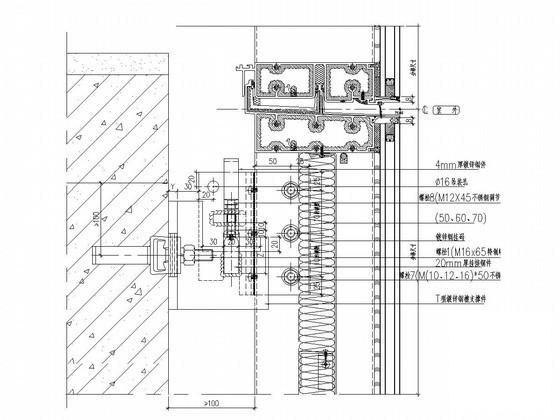

单元式横剖节点

单元式钢侧挂码纵剖节点

单元式幕墙标准节点螺钉规格汇总表

单元式铝地台码纵剖节点

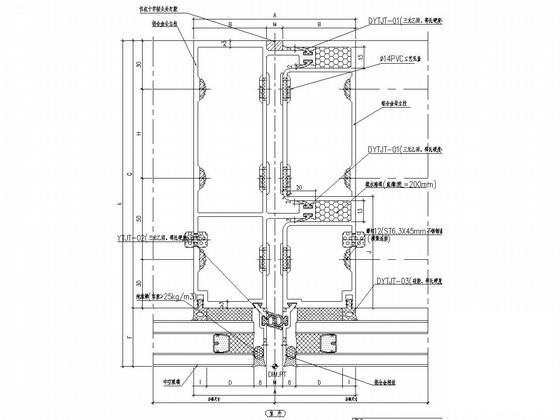

隐框单元式幕墙横剖节点
