8层外商俱乐部给排水CAD施工图纸

  • 建筑类别:商业,酒店,娱乐,餐饮
  • 建筑高度:多层建筑
  • 地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 大样节点:水箱,水泵,泵房,卫生间,阀门管件
  • 热水供应方式:集中热水供应

附件详情

  • 低层餐饮桑拿消防喷淋平面图

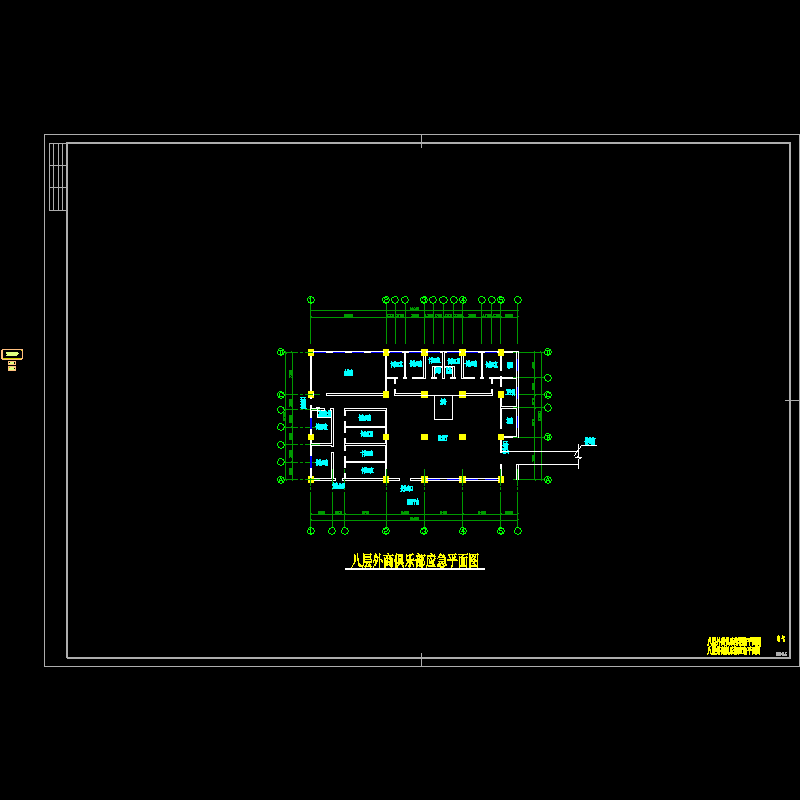

  • 八层外商俱乐部应急平面图

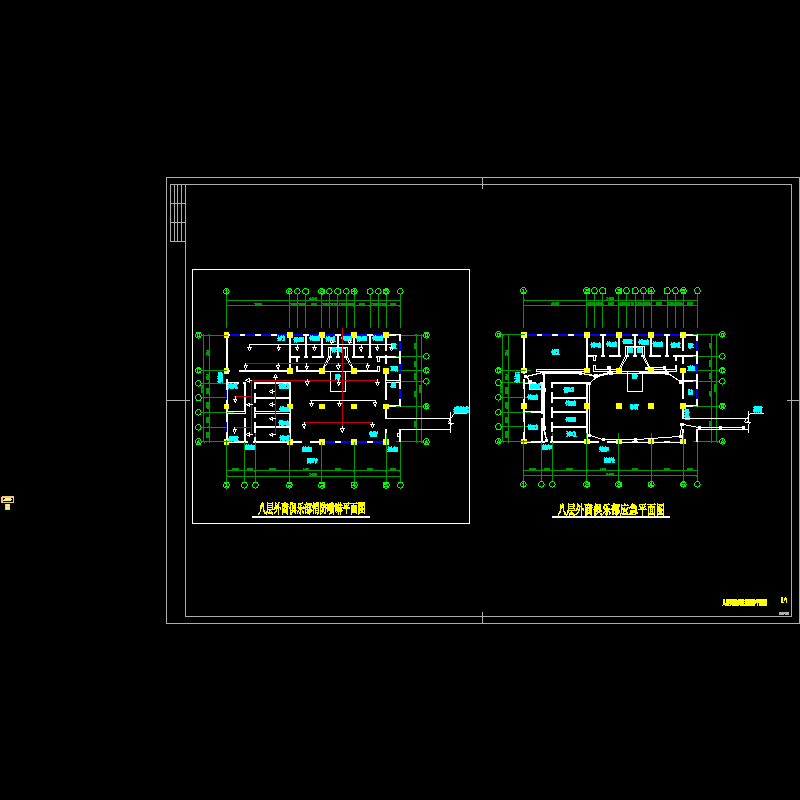

  • 八层外商俱乐部消防喷啉平面图
  • 八层外商俱乐部应急平面图
  • 八层外商俱乐部网络系统平面图
  • 八层外商俱乐部排水平面图
  • 八层外商俱乐部空调冷水平面图
  • 八层外商俱乐部供水平面图
  • 八层外商俱乐部供热水平面图
  • 热水水系统
  • 地下室泵房平面
  • 水泵房设计说明
  • 地下室泵房平面定位尺寸
  • 卫生间大样
  • 给水系统图
  • 排水系统图
  • 喷淋系统图

附件详情

该项目为八层外商俱乐部,地上共8层,包括宾馆,演艺厅、卡拉OK室、会议室、餐厅、沐浴室、包厢、桑拿等娱乐设施。设计范围:生活给水系统、热水系统、消火栓系统、喷淋系统、排水系统、空调冷凝水系统。
编制于2012年,共29张图。

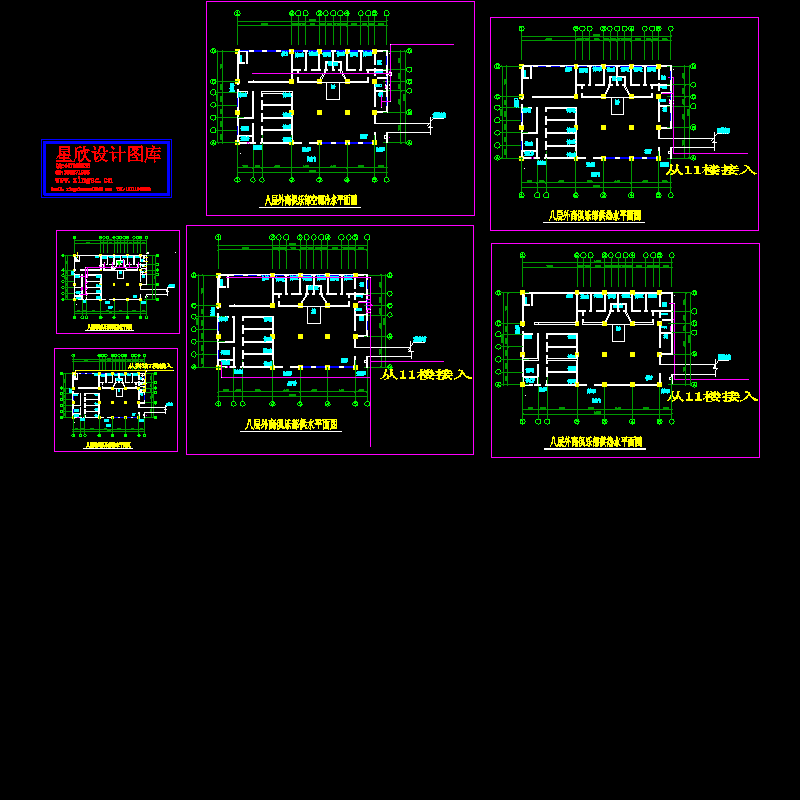

八层外商俱乐部消防喷啉平面图

地下室泵房平面

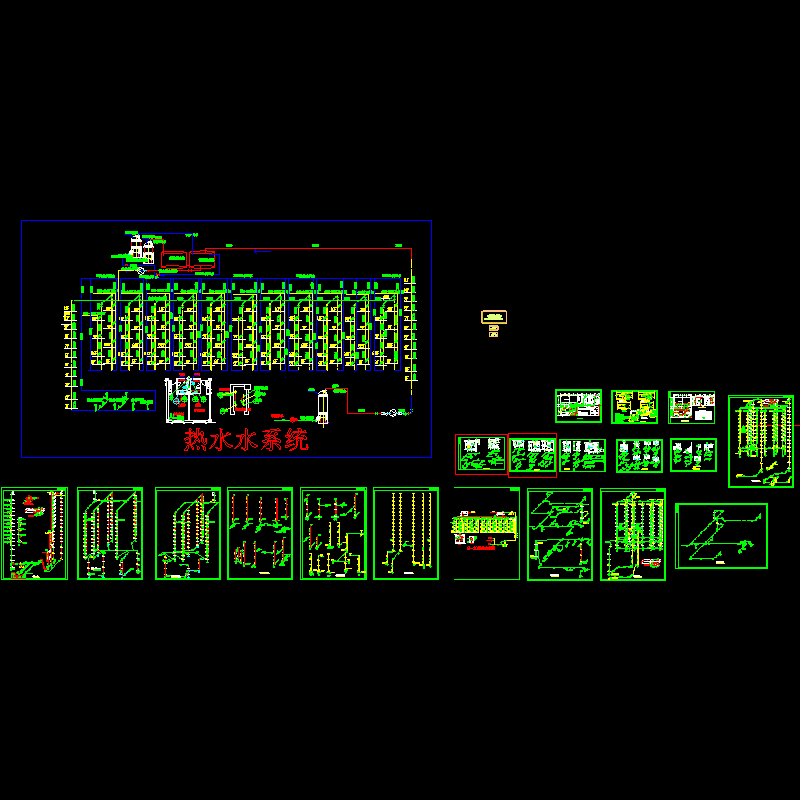

热水水系统
