23层剪力墙高层商住楼结构设计施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:其他
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目位于陕西省,地上23层,其中1~2层为为商业,其余为住宅。地下1层,为丁类库房。总建筑面积为14602.6平方米,其中地上为12987.5平方米,地下为1615.1平方米。建筑设计结构形式为剪力墙结构。基础形式为桩筏,基础设计等级为乙级,7度设防。
该资料包含: 结构设计说明 ,基础结构平面图,桩身详图,墙、柱及连梁 平面布置图 ,剪力墙柱表,结构平面图,各层梁平法施工图, 楼梯详图 等共计36张图。
分享投稿时间:近几年5月。

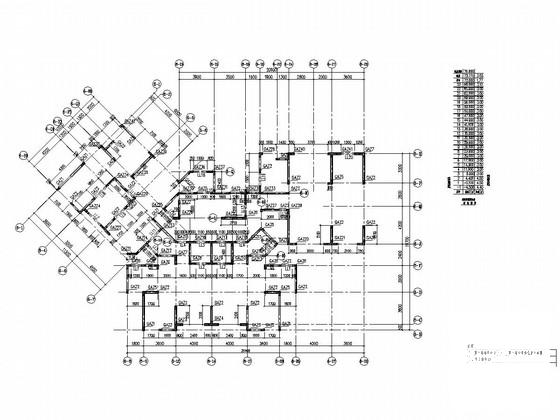

墙、柱及连梁平面布置图

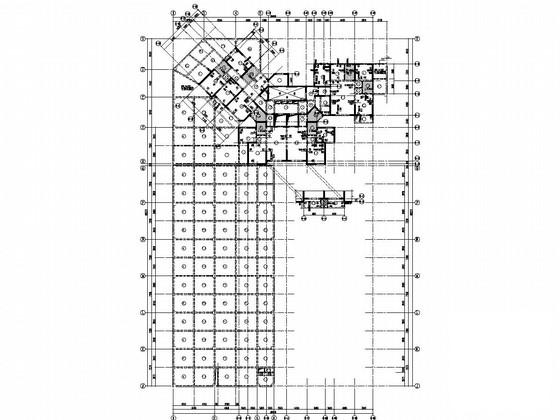

三层结构平面图

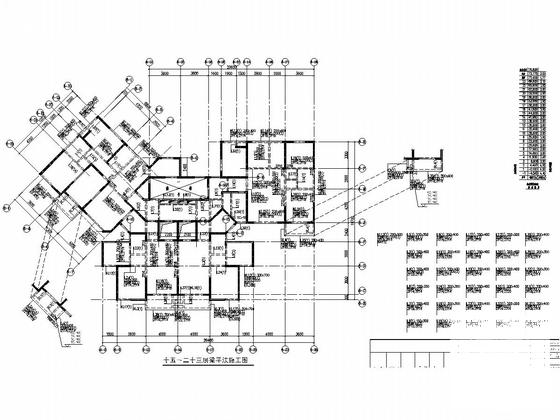

十五~二十三层梁平法施工图

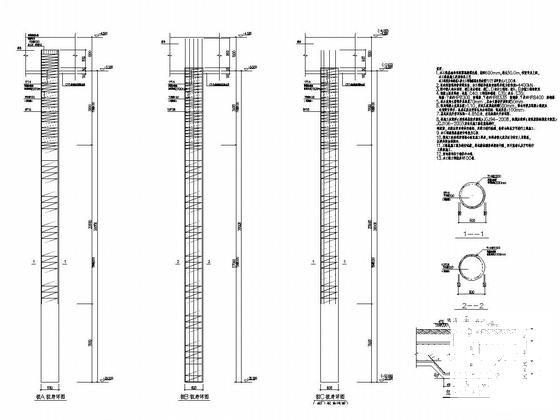

桩身详图

三层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层剪力墙结构设计 - 1
    高层剪力墙结构设计 - 1
  • 高层剪力墙结构设计 - 2
    高层剪力墙结构设计 - 2
  • 高层剪力墙结构设计 - 3
    高层剪力墙结构设计 - 3
  • 高层剪力墙结构设计 - 4
    高层剪力墙结构设计 - 4
  • 高层剪力墙结构设计 - 5
    高层剪力墙结构设计 - 5
  • 高层剪力墙结构设计 - 6
    高层剪力墙结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
