卫生室结构设计施工图纸(条形基础,共12张)

  • 民用建筑设计使用年限:50年
  • 结构安全等级:三级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某卫生室结构设计图
该资料为:某卫生室结构设计图
该资料包含:
结构施工图 设计说明、基础施工图、基础节点构造详图、柱布置平面图、结构板配筋平面图、结构梁模板及配筋平面图、屋面结构梁模板及配筋平面图、上人屋面及设备层结构板配筋平面图、屋面构架模板及配筋平面图、楼梯 节点详图 共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

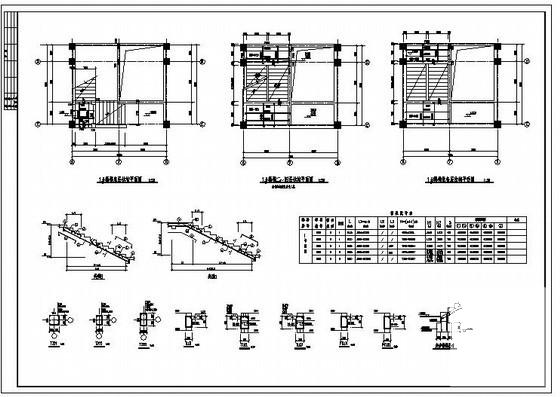

  • 基础结构设计施工图 - 1
    基础结构设计施工图 - 1

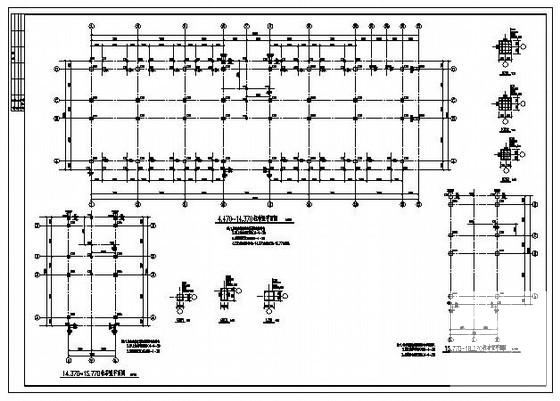

  • 基础结构设计施工图 - 2
    基础结构设计施工图 - 2

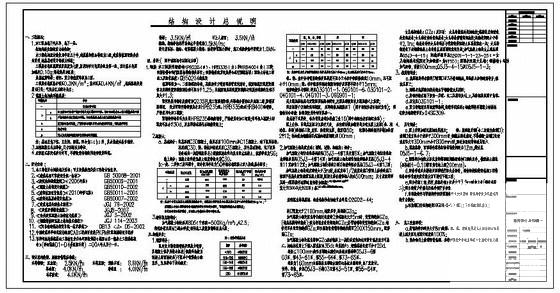

  • 基础结构设计施工图 - 3
    基础结构设计施工图 - 3

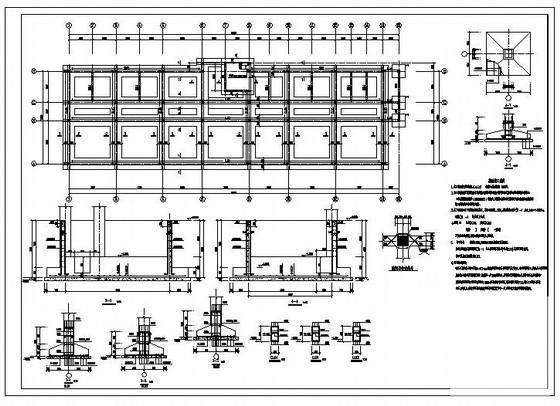

  • 基础结构设计施工图 - 4
    基础结构设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
