24层剪力墙高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库, 商业
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目为6°区高层(24)层住宅项目,地下2层,采用天然地基筏板基础,是比较常见的住宅类工程。发布此图旨在给大家提供一个常见工程的经济效益。该项目经多番专家审图论证,可以说已经做到最经济合理。(剪力墙布置已经是最少,各项配筋均为最小了)。成本控制严格的工程,可以借鉴本图。
包括:结构总说明,剪力墙配筋说明,基础平面布置图,竖向构件 平面布置图 ,模板及板配筋图,梁配筋图, 楼梯详图 等共计19张图。
10月。

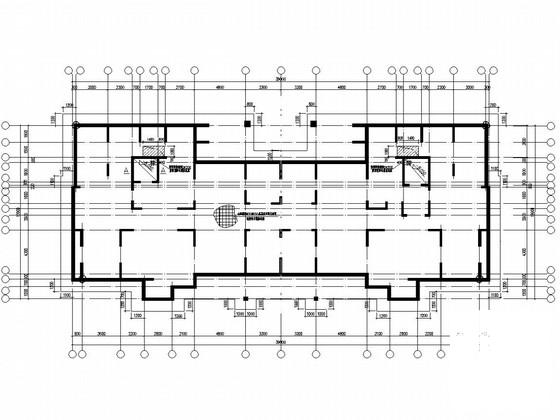

竖向构件平面布置图

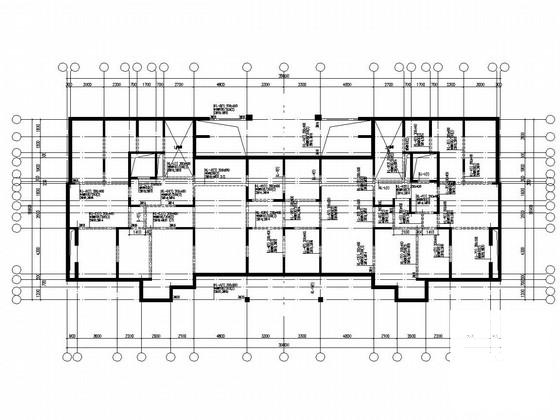

-2.350梁配筋图

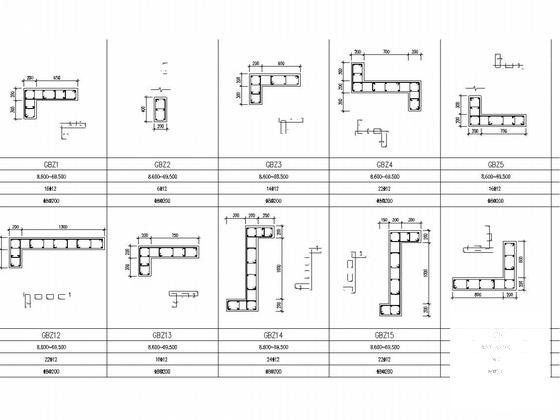

暗柱配筋表

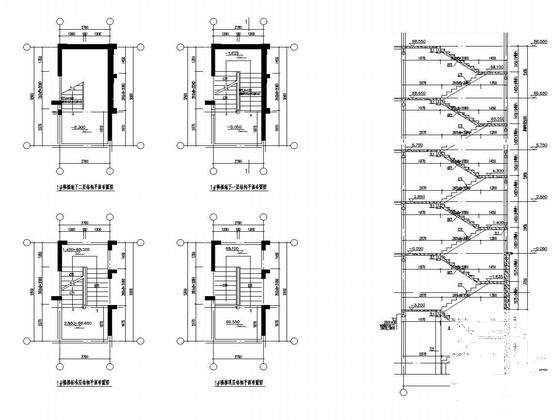

楼梯详图

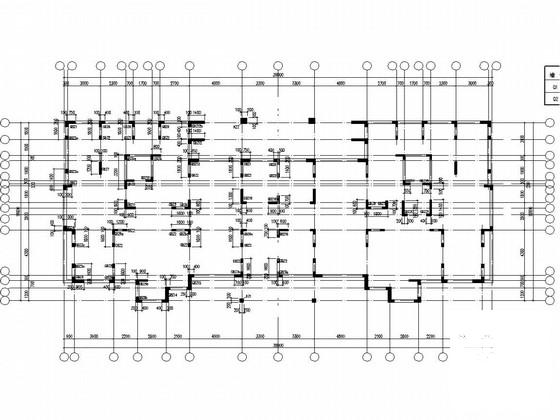

-2.350模板及板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
