地上28层剪力墙结构商住楼结构施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:一级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库,商业,其他
  • 参考图纸:51张
  • 设计年代:近代

附件详情

本子项为四川某普通的商住楼,地上28层,地下三层,建筑设计结构形式为剪力墙结构,基础为桩基和筏基,8度设防。
该资料包含: 结构设计说明 、墙平面布置图、墙柱大样图、结构 平面布置图 、梁平法施工图、 楼梯详图 等共51张图纸。

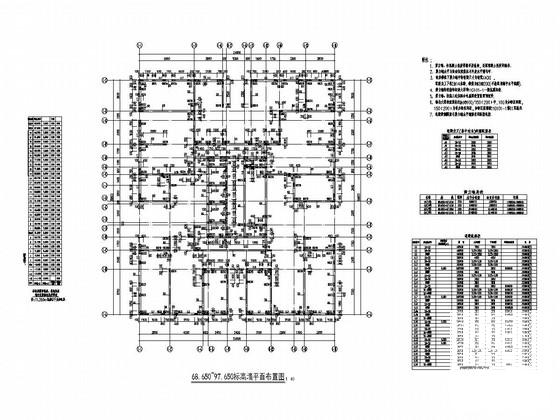

68.650~97.650标高墙平面布置图

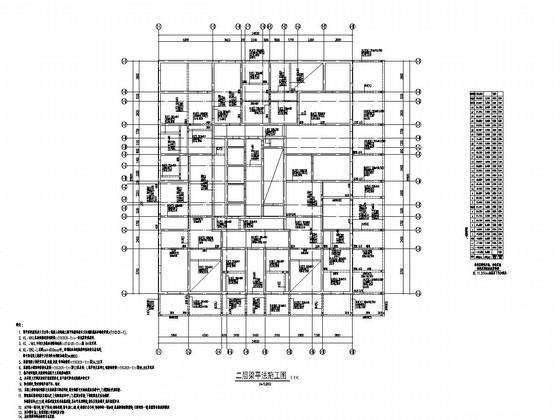

二层梁平法施工图

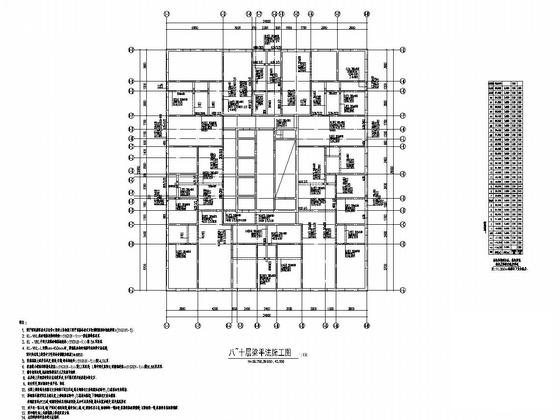

八~十层梁平法施工图

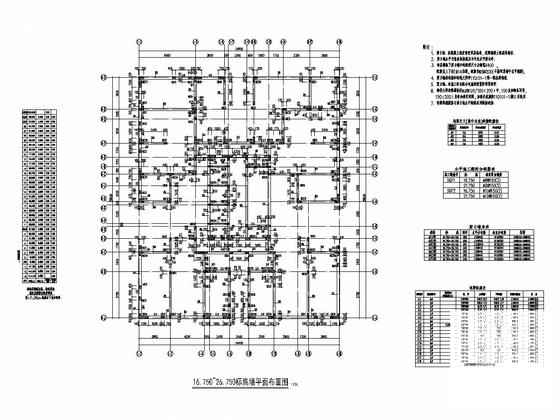

16.750~26.750标高墙平面布置图

97.650~102.950标高墙平面布置图

-0.050~5.950标高墙大样图

七层结构平面布置图

A-1#塔楼梯详图

十七~十九层梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 地上28层剪力墙结构商住楼结构施工大样图 - 1
    第 1 张图
  • 地上28层剪力墙结构商住楼结构施工大样图 - 2
    第 2 张图
  • 地上28层剪力墙结构商住楼结构施工大样图 - 3
    第 3 张图
  • 地上28层剪力墙结构商住楼结构施工大样图 - 4
    第 4 张图
  • 地上28层剪力墙结构商住楼结构施工大样图 - 5
    第 5 张图
  • 地上28层剪力墙结构商住楼结构施工大样图 - 6
    第 6 张图
  • 地上28层剪力墙结构商住楼结构施工大样图 - 7
    第 7 张图
  • 地上28层剪力墙结构商住楼结构施工大样图 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
