17层剪力墙结构高层住宅楼结构施工大样图

附件详情

该项目位于济南市，地下3层，地上17层，建筑高度为53.15米。建筑平面尺寸47.60mX12.80m（长X宽），主楼和车库连为一体。建筑设计结构形式：剪力墙结构；基础型式：墙下条形基础。地基基础设计等级为甲级，场地地震基本烈度为6度。

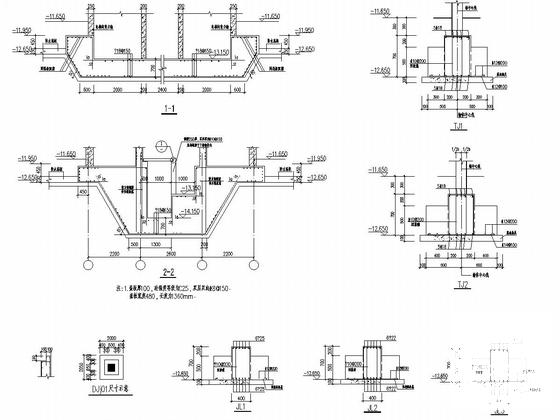

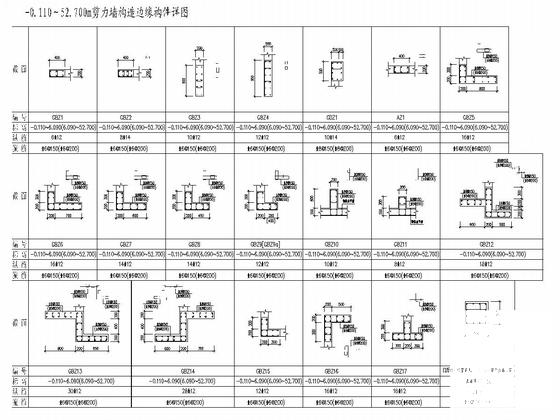

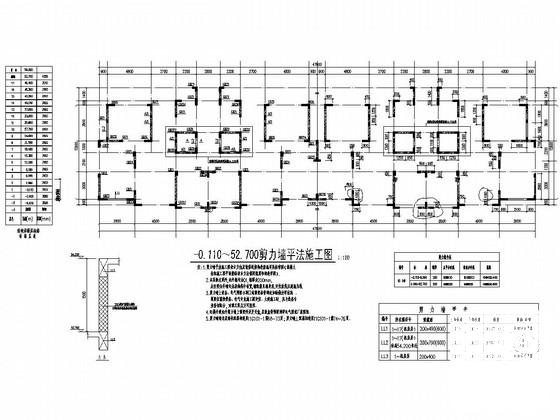

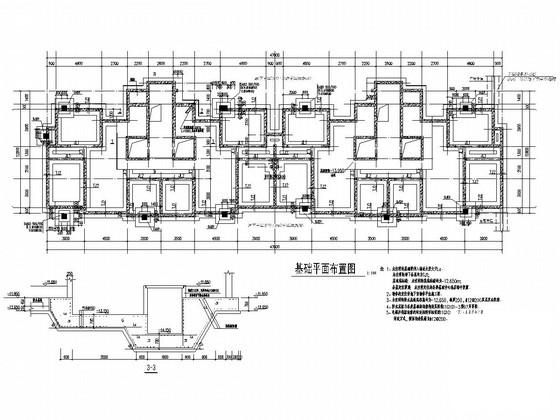

该资料包含：结构设计总说明，基础 平面布置图 ，基础详图，各层剪力墙平法施工图，剪力墙构造边缘构件详图，梁平法施工图，板平法施工图，墙身大样图，楼梯图等共计36张图。
分享投稿时间：近几年3月。
