3层框架结构别墅结构设计施工图平面布置图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是三层框架结构别墅项目,基础类型混凝土柱下混凝土独立基础,抗震设防烈度为6度。
包括:结构设计总说明(一)(二),基础平面布置图,基础详图,柱 平面布置图 ,各层梁配筋图,各层板配筋图,屋面梁配筋图,屋面板配筋图。共计14张图。
9月。

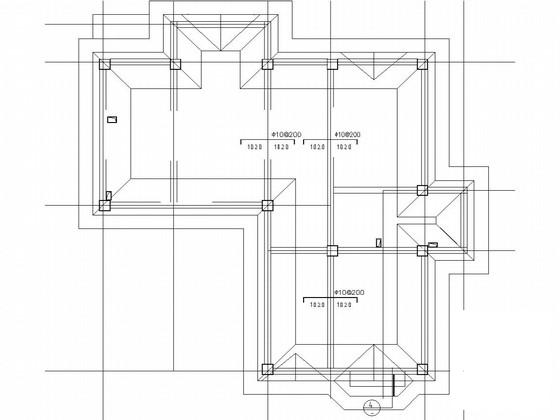

屋面板配筋图

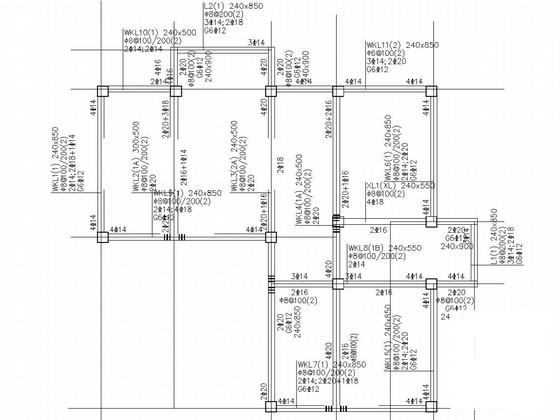

屋面梁配筋图

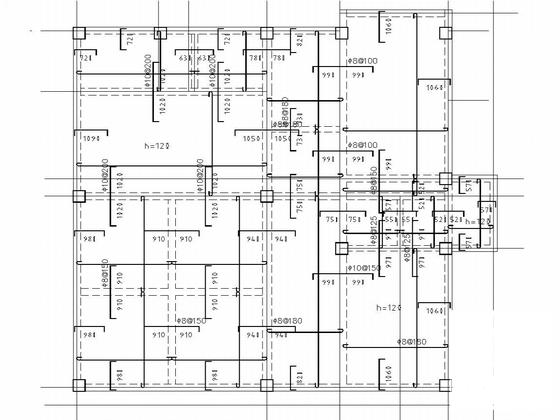

板配筋图

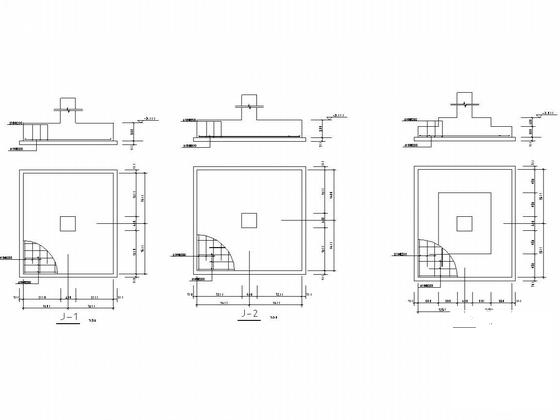

基础详图

二层顶板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 别墅框架设计图 - 1
    别墅框架设计图 - 1
  • 别墅框架设计图 - 2
    别墅框架设计图 - 2
  • 别墅框架设计图 - 3
    别墅框架设计图 - 3
  • 别墅框架设计图 - 4
    别墅框架设计图 - 4
  • 别墅框架设计图 - 5
    别墅框架设计图 - 5
  • 别墅框架设计图 - 6
    别墅框架设计图 - 6
以上是部分截图,请下载附件后查看完整高清内容
