19.6米跨双层网壳结构CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:网壳
  • 结构安全等级:二级
  • 结构最大跨度:19.6m
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:12张

附件详情

该项目是19.6米跨双层网壳项目,设计使用年限50年,抗震设防烈度为7度,0.10g,抗震等级四级。
包括:网壳设计与施工说明,设计总说明,框架立面图,锚栓 平面布置图 ,网壳腹杆安装图,结构平面图,网架结构图, 2.700结构平面图,支座平面图,网壳下弦安装图,网壳上弦安装图,网架明细表等共计12张图。

结构平面图

网壳上弦安装图

支座平面图

锚栓平面布置图

构造详图

网壳腹杆安装图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

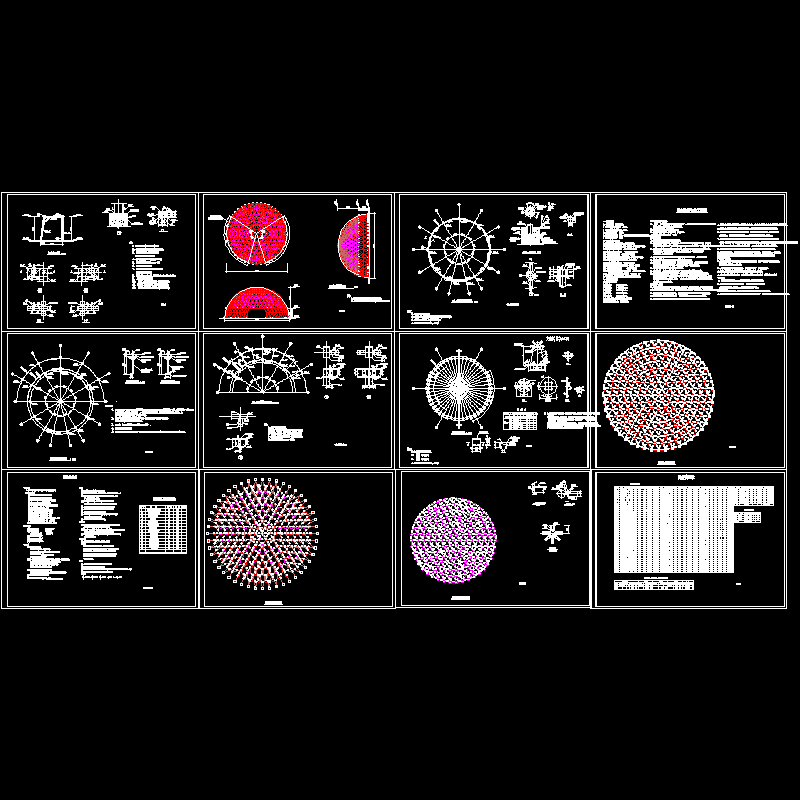

  • 19.6米跨双层网壳结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
