通用公司门式刚架结构施工方案图纸(CAD,10张)

  • 建筑类别:工业建筑
  • 建筑高度:单层建筑
  • 厂房建筑高度:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 设计年代:近代
该项目为单层双山多跨门式刚架结构,跨度为21.0m,柱距为7.20m,屋面采用单层彩色压型钢板,墙面采用单层彩色压型钢板,基础采用柱下独立基础。该项目钢梁、钢柱均采用Q345B,梁柱端头板采用Q345B,加劲肋采用Q235B,次构件采用Q235B。该项目屋面檩条、墙梁采用Q345冷弯镀锌薄壁型钢,隅撑,柱间支撑,屋面水平支撑,檩条、墙梁拉条材质均为Q235B。该项目主刚架构件现场连接采用10.9级扭剪型高强螺栓,高强螺栓结合面不得涂漆,采用喷砂处理法,要求摩擦面抗滑移系数为>0.45。资料内容有:钢结构设计总说明、钢柱平面布置图、屋面结构布置图、屋面檩条布置图、柱间支撑布置图、吊车梁平面布置图、剖面图、立面图、屋顶 平面布置图

屋面结构布置图

轴柱间支撑布置图

轴剖面图

轴立面图

屋顶平面布置图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

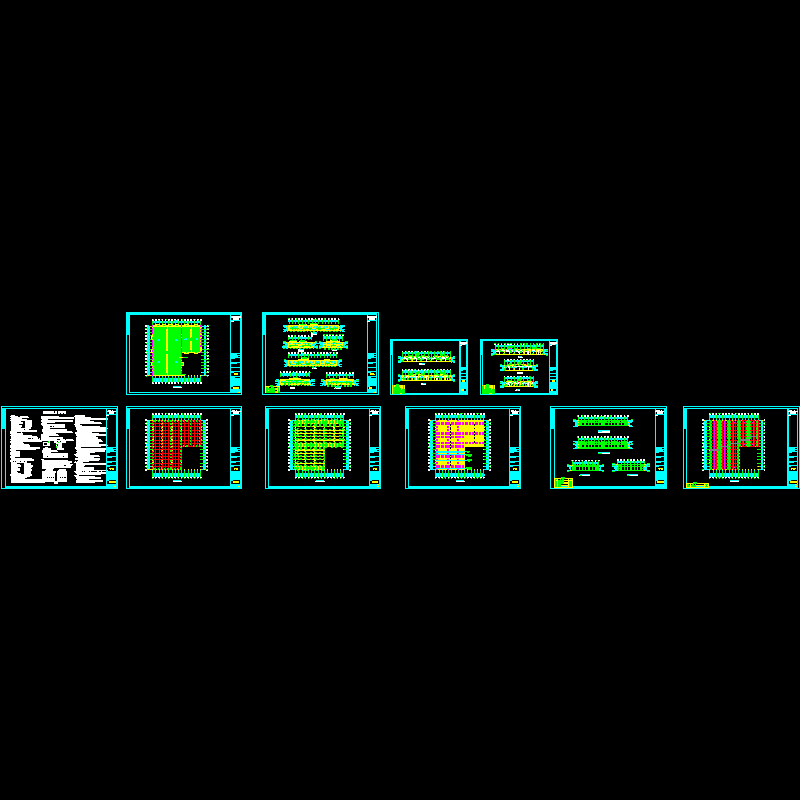

  • 通用公司门式刚架结构施工方案图纸(CAD,10张) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
