17层剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:其他
  • 参考图纸:41张
  • 设计年代:近代
附件详情
该附件为河南某住宅楼,地上十七层,地下二层,总高度为51.30米,结构类型为剪力墙结构,地基处理为CFG(素混凝土桩)复合地基,基础类型为筏型基础,7度设防。
该资料包含: 结构设计说明 、桩平面布置图、基础平面布置图、结构平面布置图、梁平法施工图、剪力墙平法施工图、剪力墙柱表、楼梯结构图等共41张图。

屋面结构平面布置图

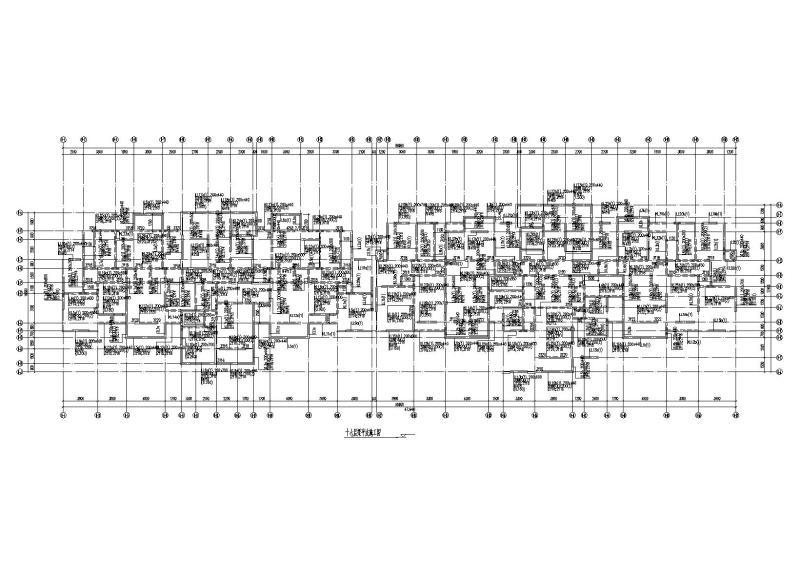

十七层梁平法施工图

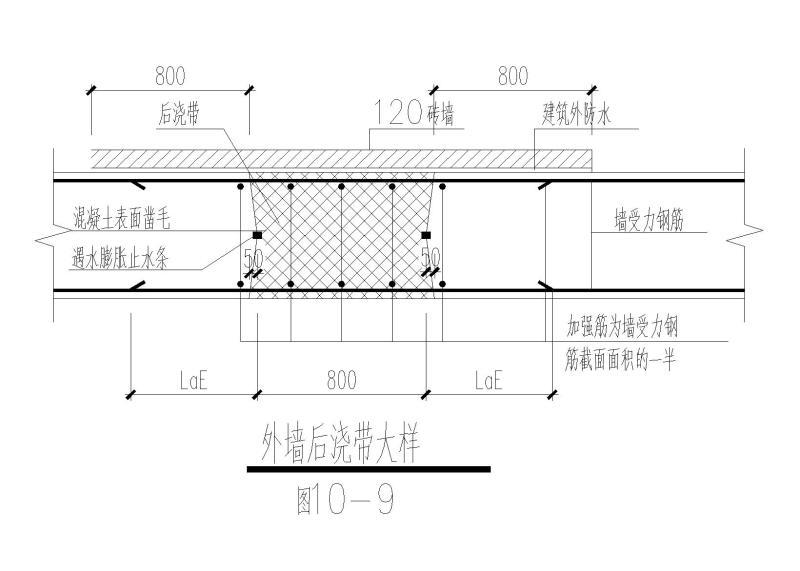

外墙后浇带

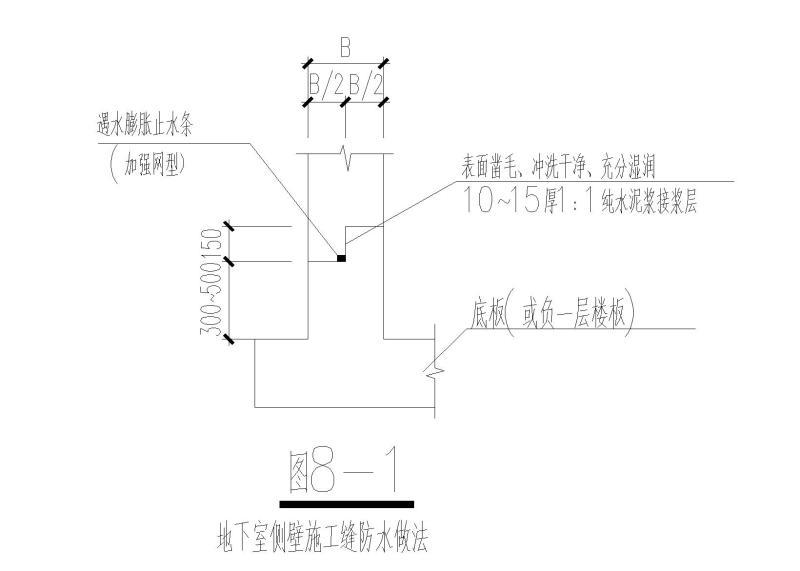

地下室侧壁施工缝防水做法

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 17层剪力墙结构住宅楼结构施工图纸 - 1
    第 1 张图
  • 17层剪力墙结构住宅楼结构施工图纸 - 2
    第 2 张图
  • 17层剪力墙结构住宅楼结构施工图纸 - 3
    第 3 张图
  • 17层剪力墙结构住宅楼结构施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
