5721平米5层大型煤矿厂水源热泵系统竣工大样图

资料简介
赚取积分

建筑类别：宿舍建筑,办公建筑,其它建筑
建筑类型：多层建筑
空调面积：5721平方米
地上楼层：5
设计阶段：竣工图
设计内容：空调,通风,采暖,热泵,水箱 ,机房,自控,消防联动
设计详细说明：有,节能,施工安装要求
空调系统：热泵
冷热源：水源热泵
参考图纸：50-80张
设计年代：近代

附件详情

资料目录及图例
机房设计与施工说明
设备清单
热泵机房基础布置图
热泵机房平面布置图
热泵机房系统图
热泵机房原理图
热泵机房排污平面及系统布置图
机房风机盘管布置图
机房空调水系统系统图
机房支架布置及大样图
机房支架系统图
机房展板水平布置图
机房展板布置图
生活污水自吸泵钢结构支架图
室内末端设计与施工说明

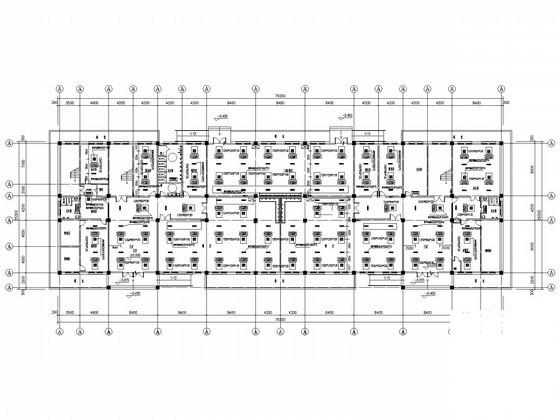

空调平面图
空调水管路平面图
风机盘管安装大样图
风机盘管配线设计说明
空调电气接线图
室外管网设计与施工说明
室外管网总平图
机房强电设计及监控说明
热泵机房桥架平面布置图
热泵机房接地系统布置图
热泵机房低压配电系统图
热泵机房电动蝶阀配电系统图
热泵机房自控桥架布置图
热泵机房照明平面布置图
热泵机房插座、风机盘管接线布置图
自动控制点表
自动监控系统图
热泵机房电动蝶阀电缆布置图

附件详情

稿件为山东省某大型煤矿厂新建项目暖通设计竣工图纸；新增采暖空调面积合计约5721平方米，其中包括教学楼1500平方米和监舍楼4200平方米的采暖空调，新建监狱宿舍楼房间功能主要有办公室、监舍、值班室、阅览室、餐厅、会议室等。采用热泵技术回收清水池水和地下水中储存的冷热量，满足监舍楼和教学楼采暖空调的需要，并对原有机房重新改造，机房在原位置改造为两层。
设计内容：1.热泵机房设计；包括能量采集系统，采暖空调系统，洗浴热水系统。
2.新建监狱宿舍楼一至五层以及原有教学楼的室内末端设备及管道布置。
3.建筑物采暖、空调外网布置。
4.热泵机房电气自控设计。
5.新建监狱宿舍楼一至五层以及原有教学楼的室内末端风机盘管配电控制设计。

，图纸共60张。

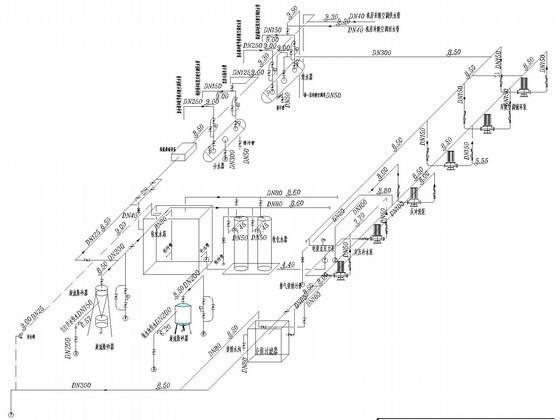

机房系统图

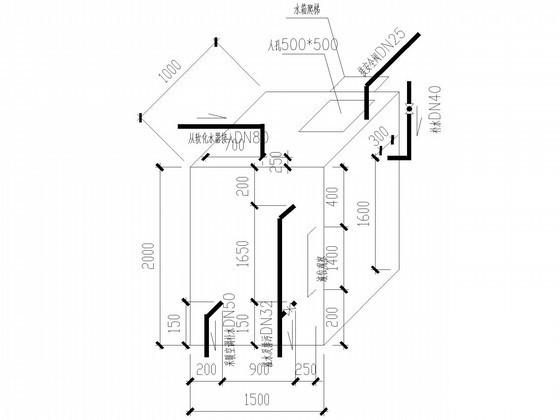

热水箱安装大样图

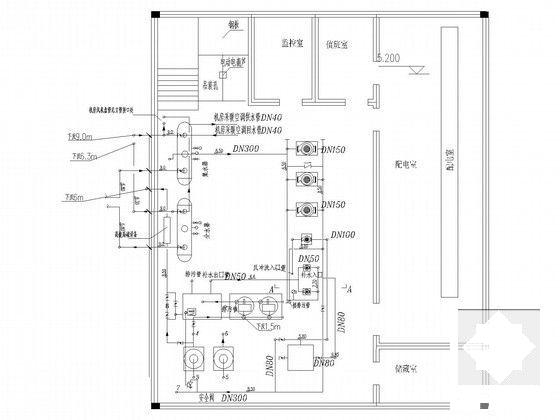

机房平面布置图

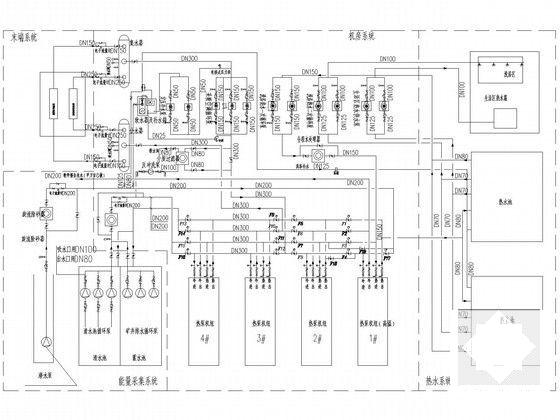

热泵机房原理图

空调电气接线图

水泵安装大样

机房支架系统图

自动控制点表

大型煤矿厂水源热泵系统竣工图纸（热泵机房，电气自控）

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
