18层含少量短肢剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目为含有少量短肢剪力墙的高层住宅,剪力墙结构,地上18层,地下一层车库,地上建筑设计面积:11276.28平方米,地下面积:683.85平方米,上部结构嵌固部位:地下室顶板,采用锤击预应力高强混凝土管桩,基础设计等级为乙级。

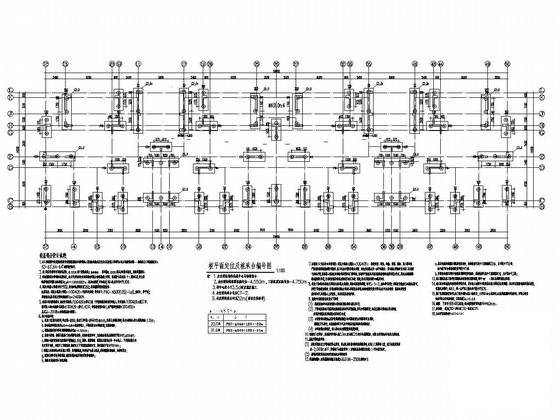

该资料包含: 结构设计说明 ,基础设计说明,桩平面定位及桩承台编号图,结构平面图,梁配筋图,剪力墙及暗柱平面图,墙身大样图,承台大样,地下室节点大样等共计20张图。

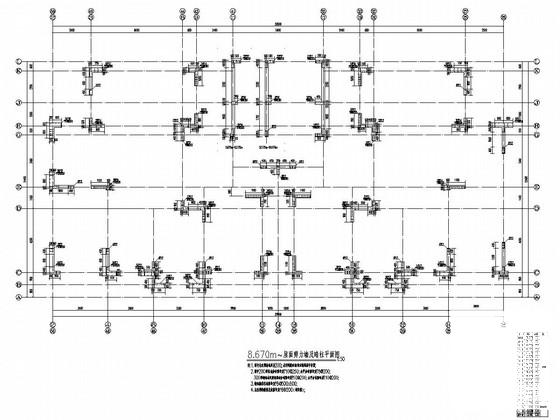

8.670m~屋面剪力墙及暗柱平面图

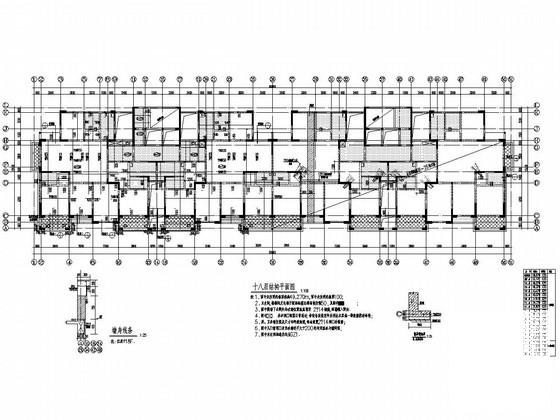

十八层结构平面图

墙详图

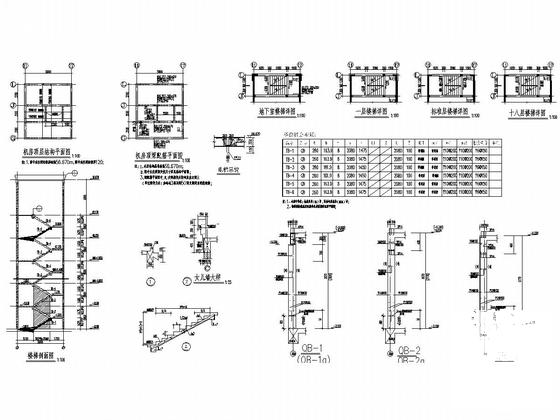

楼梯图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 短肢剪力墙结构 - 1
    短肢剪力墙结构 - 1
  • 短肢剪力墙结构 - 2
    短肢剪力墙结构 - 2
  • 短肢剪力墙结构 - 3
    短肢剪力墙结构 - 3
  • 短肢剪力墙结构 - 4
    短肢剪力墙结构 - 4
  • 短肢剪力墙结构 - 5
    短肢剪力墙结构 - 5
  • 短肢剪力墙结构 - 6
    短肢剪力墙结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
