5层住宅楼全套电气CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 负荷等级:三级
  • 接地方式:TN-C-S
  • 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目位于xxx天都馨苑住宅小区内。地上五层,层高3.0米,均为住宅;建筑主体高度15米。该项目属于普通多层住宅建筑,照明、插座均由不同的支路供电;除空调插座外,所有插座回路均设漏电断路器保护。
该项目设计以下电气系统:1)220/380V配电系统;2)建筑物接地系统及安全措施;3)有线电视系统;4)电话系统;5)网络布线系统;6)可视对讲系统;

2

3

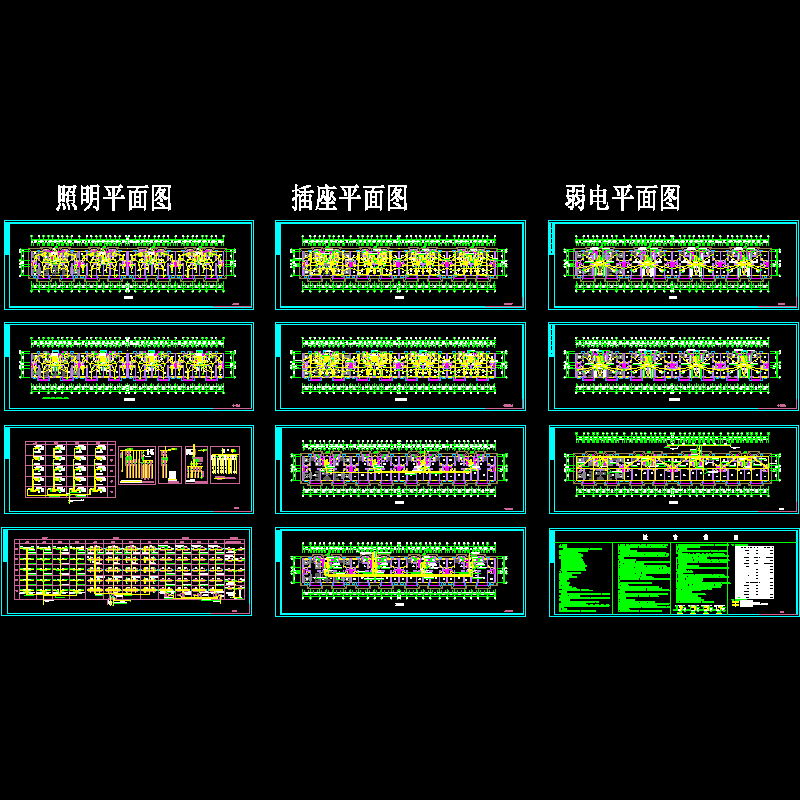

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 5层住宅楼全套电气CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
