9层含少量剪力墙的框架结构大型水利工程办公楼结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:49张
  • 设计年代:近代

附件详情

该附件为国内某大型水利水电站的一栋办公楼,地上9层,地下一层,高为41.25米,结构体系为框架结构,含有少量剪力墙,楼盖结构为钢筋混凝土现浇梁板结构,基础形式为钻(冲)孔灌注桩与柱下独立基础,6度设防。
该资料包含: 结构设计说明 、泥浆护壁钻(冲)孔灌注桩设计说明、预应力设计说明、桩位布置平面图、基础梁布置平面图、基础梁配筋平面图、底板配筋平面图、墙柱布置平面图、墙柱定位及配筋平面图、板结构平面图、梁配筋平面图、柱定位及配筋平面图、预应力梁柱大样图、构架梁配筋平面、 楼梯详图 、坡道详图等共49张图。

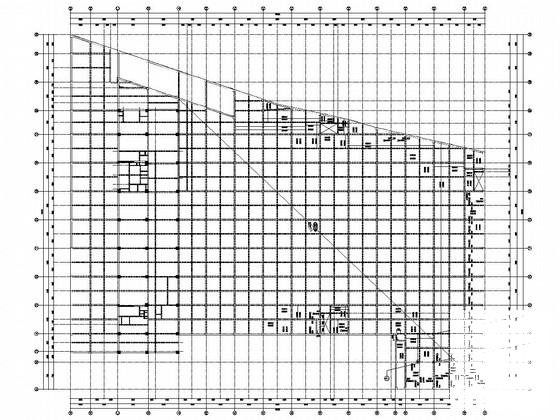

地下室顶板板配筋平面图

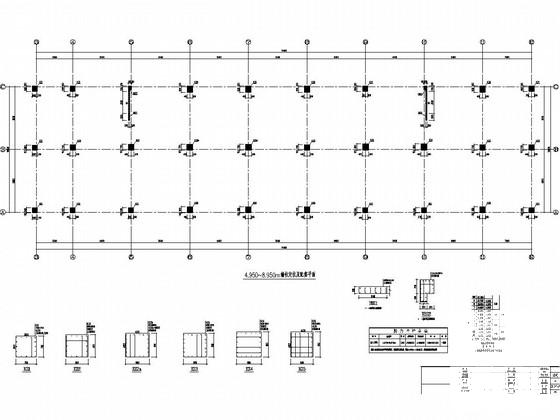

4.950~8.950m墙柱定位及配筋平面

37.350m以上柱定位及配筋平面

三~六层梁配筋平面

预应力梁柱大样图

构架梁配筋平面

室外楼梯详图(一)

1#楼梯详图

二层板结构平面

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构框架结构 - 1
    剪力墙结构框架结构 - 1
  • 剪力墙结构框架结构 - 2
    剪力墙结构框架结构 - 2
  • 剪力墙结构框架结构 - 3
    剪力墙结构框架结构 - 3
  • 剪力墙结构框架结构 - 4
    剪力墙结构框架结构 - 4
  • 剪力墙结构框架结构 - 5
    剪力墙结构框架结构 - 5
  • 剪力墙结构框架结构 - 6
    剪力墙结构框架结构 - 6
  • 剪力墙结构框架结构 - 7
    剪力墙结构框架结构 - 7
  • 剪力墙结构框架结构 - 8
    剪力墙结构框架结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
