公司周转大棚结构设计图纸

  • 建筑设计结构形式:门式钢架
  • 建筑类别:工业建筑
  • 设计使用年限:50年
  • 设计风压:0.50KN/平方米

附件详情

某公司周转大棚结构设计图
该资料为:某公司周转大棚结构设计图
厂房跨度为24m,总长度为160m
檐口高度为5.00m,屋面坡度为0.10
该资料包含:
钢结构设计总说明、预埋螺栓布置图、主结构平面布置图、屋面 平面布置图 、墙架布置图、钢架图、节点构造详图共6张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

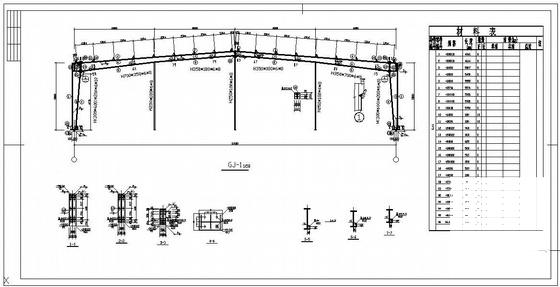

  • 结构结构设计 - 1
    结构结构设计 - 1

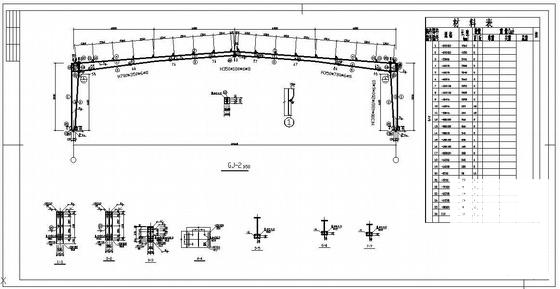

  • 结构结构设计 - 2
    结构结构设计 - 2

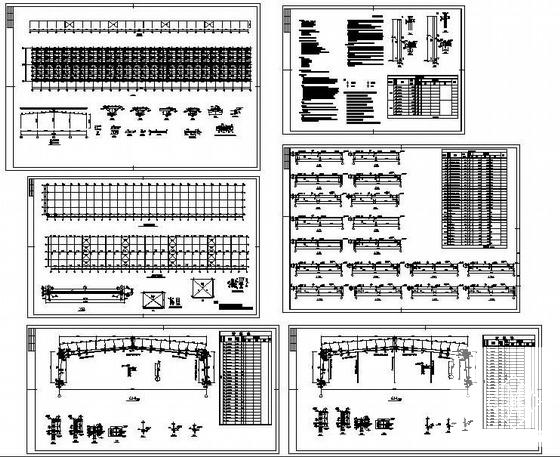

  • 结构结构设计 - 3
    结构结构设计 - 3

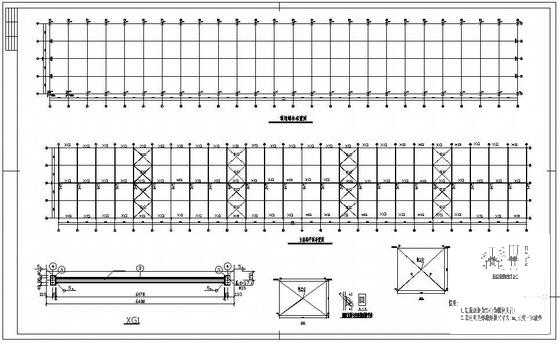

  • 结构结构设计 - 4
    结构结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
