综合业务用房室外给排水总平面CAD施工图纸

附件详情

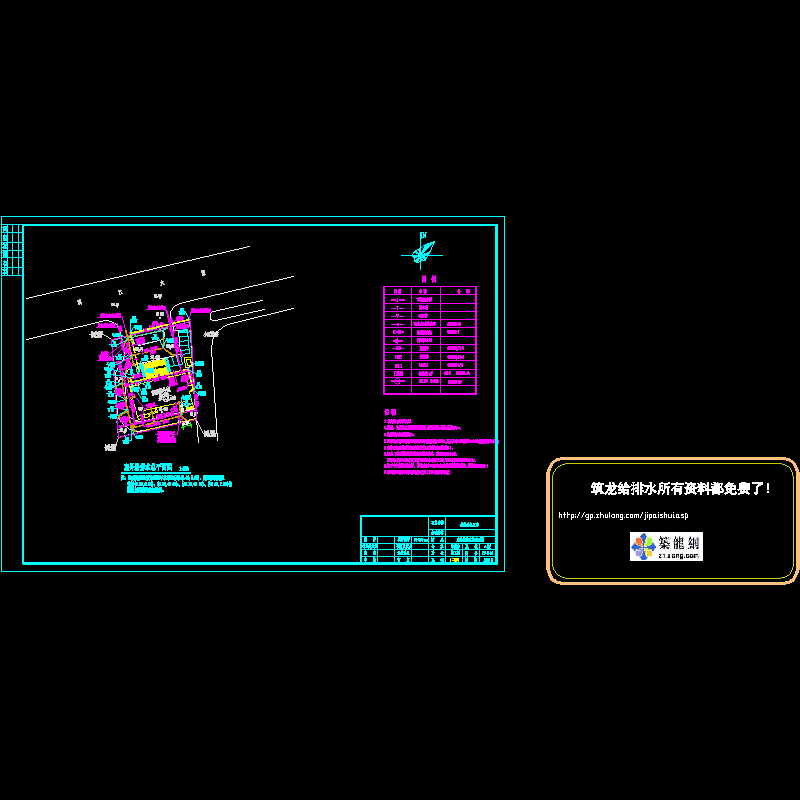

室外给排水总平面图
1.本图尺寸单位为米.
2.管材：生活给水管采用钢塑管,热熔连接,覆土厚度500mm.
3.室外消火栓距路边2m.
3.室外给水管网能保证提供室外消防用水量56m,其不足水量部分88m由室内消防水池提供
4.室外雨污水管采用双壁波纹管,承插橡胶柔性接口 .
5.污水.雨水管道的基础用砂垫层基础，详见04S520-57. 室外给水管与排水管如有相交处给水管上翻,与排水管间净距为0.2m.
6.位于车行道的检查井，井盖选用Ф700(ZQ)重型球墨铸铁井盖.见国标97S501-1
7.未尽事宜按国家现行给排水施工及验收规范执行.
